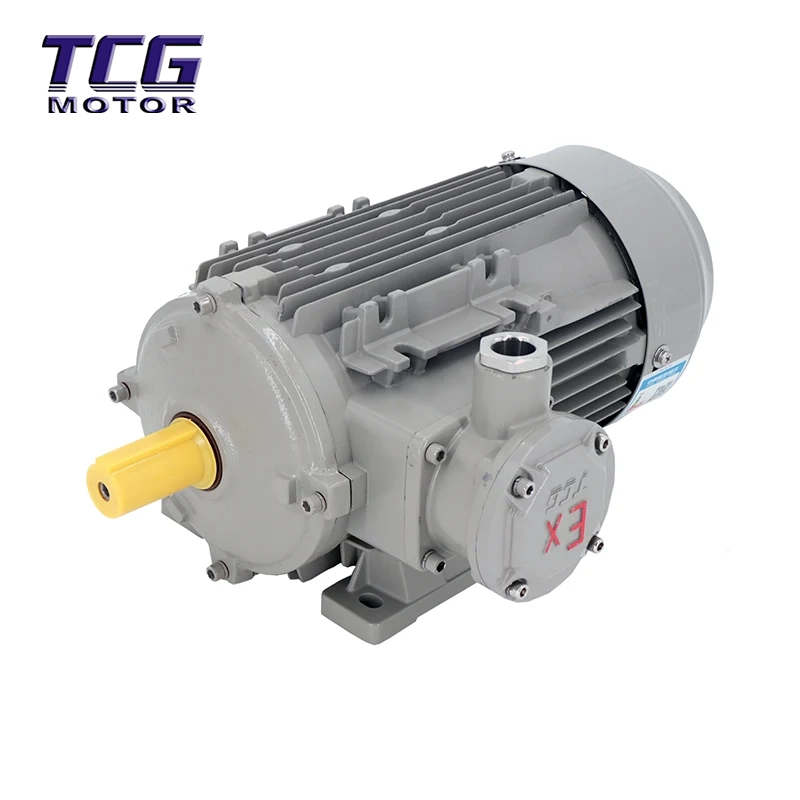

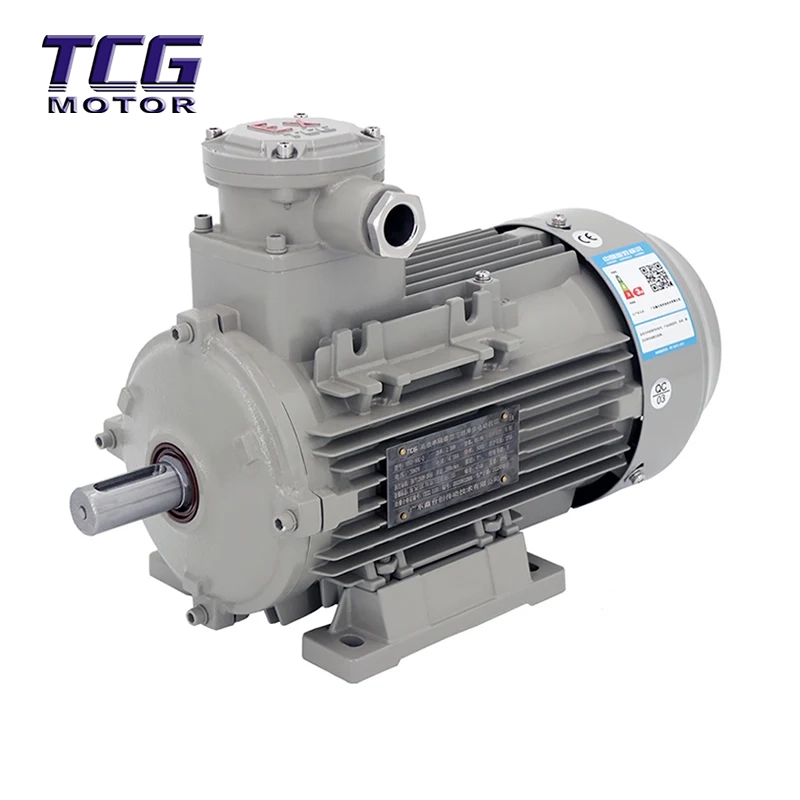

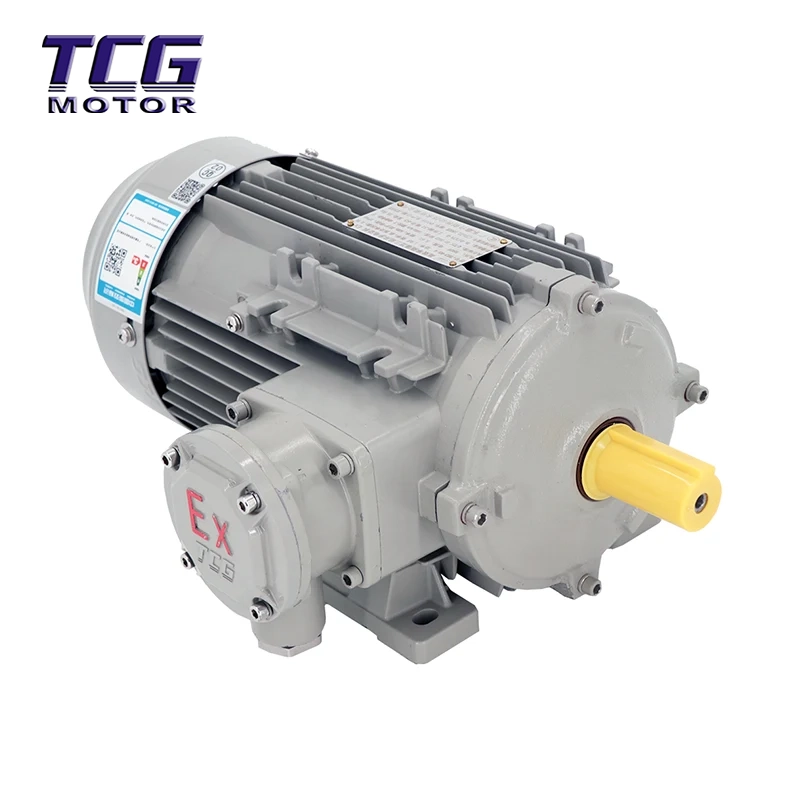

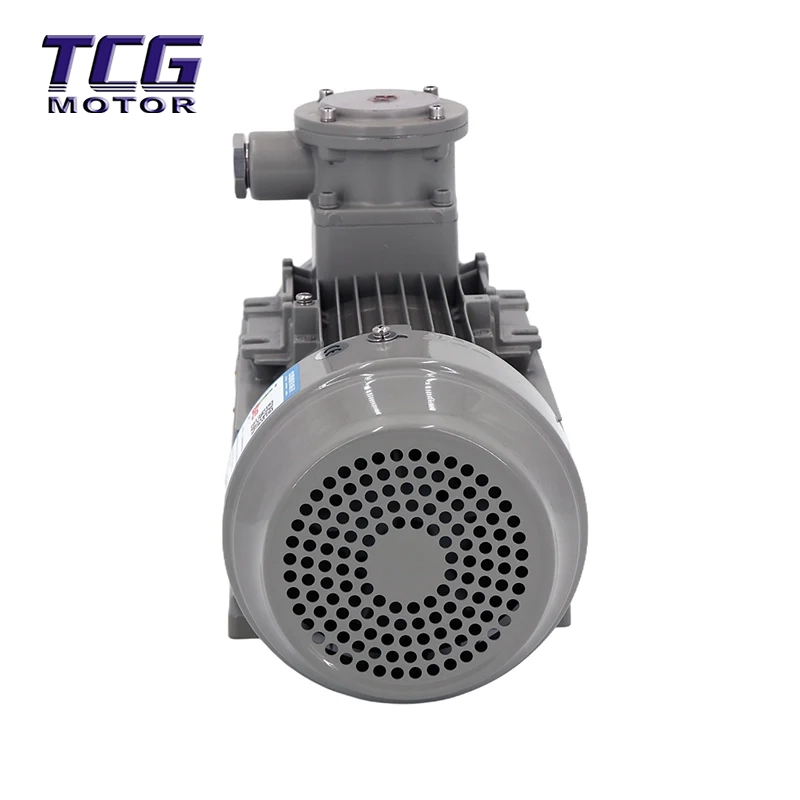

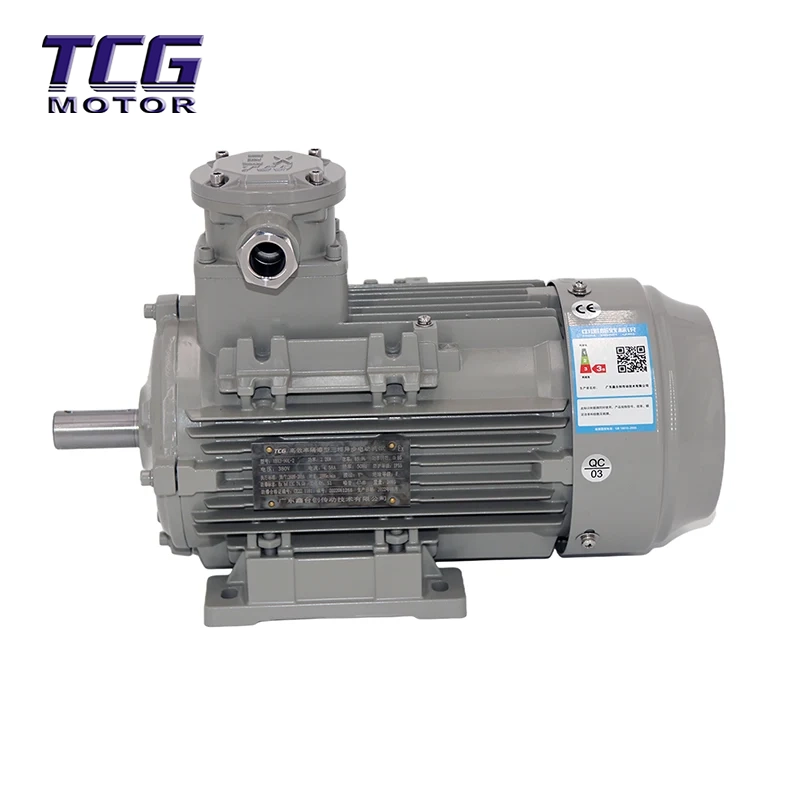

Ex d IIC T4 Räjähdyssuojattu moottori B3 -kiinnitys soveltuu käytettäväksi yleiskäyttöisenä voimana laitteissa, jotka sijaitsevat paikoissa, jotka sisältävät syttyviä kaasuja tai höyryjen ja ilman muodostamia räjähtäviä seoksia. Sitä käytetään pääasiassa öljy- ja kemianteollisuudessa, ja sitä käytetään myös laajasti tekstiileissä, metallurgiassa, kaupunkikaasussa, kuljetuksissa, viljan ja öljyn käsittelyssä, paperinvalmistuksessa, lääketieteessä ja muilla teollisuudenaloilla.
Ex d IIC T4 -räjähdyssuojattu moottori B3 Mountin -tehokkuusindeksi noudattaa standardin GB/T 18613-2020 "Pienten ja keskikokoisten kolmivaiheisten asynkronisten moottoreiden pienimmät sallitut arvot ja energiatehokkuusluokat" tasoa 3. NSK-laakerit on otettu käyttöön.
Ex d IIC T4 Räjähdyssuojattu moottori B3 -asennus tarjoaa korkean hyötysuhteen ja energiansäästön, ja sen etuna on suuri lämpötilan nousumarginaali, pitkä käyttöikä, alhainen tärinä, alhainen melu ja korkea luotettavuus. Se on ensimmäinen kotimaassa kehitetty tulenkestävä kolmivaiheinen asynkroninen moottori, jossa on alumiiniseoskotelo. Perinteisiin valurautakoteloihin verrattuna se on kevyempi, kompaktimpi ja ulkonäöltään hienostuneempi.
Valinnaisia apulaitteita, kuten käämien lämpötila-antureita, laakereiden lämpötila-antureita, lämpötilalähettimiä ja lämmittimiä, voidaan toimittaa pyynnöstä.
Malli: YBX3-sarjan kolmivaiheinen asynkroninen moottori
Teho: 0,18kW - 315kW
Staattorin navat: 2P, 4P, 6P, 8P
Asennustyyppi: B3, B5, B14, B35
YBX3-sarjan erittäin tehokas tulenkestävä kolmivaiheinen asynkroninen moottori
Räjähdyssuojattu Exd-moottori on tulenkestävän moottorin tyyppi. Sen periaate on sijoittaa osat, jotka voivat synnyttää kipinöitä, kaaria tai vaarallisia korkeita lämpötiloja normaalin käytön aikana, tulenkestävän kotelon sisään. Kotelo kestää sisäisen paineen vahingoittumatta ja varmistaa, että kun sisäliekki etenee rakojen läpi, energia vähenee tasolle, joka ei riitä sytyttämään ulkoilmakehää.
Luokka II jaetaan edelleen seuraavasti:
● Luokka IIA: edustava kaasu on propaani;
● Luokka IIB: edustava kaasu on eteeni;
● Class IIC: representative gas is hydrogen and acetylene.
Taulukossa 1 on esimerkkejä luokan II yleisistä syttyvistä kaasuista, höyryistä ja lämpötilaryhmistä.
Huomautus: IIB-merkityt laitteet soveltuvat myös IIA:ta vaativiin sovelluksiin. IIC-merkityt laitteet sopivat sovelluksiin, jotka vaativat IIA tai IIB.
Luokka III jaetaan edelleen seuraavasti:
● Luokka IIIA: palavat lennot;
● Luokka IIIB: sähköä johtamaton pöly;
● Luokka IIIC: johtavaa pölyä.
Huomautus: IIIB-merkityt laitteet soveltuvat sovelluksiin, jotka vaativat IIIA:n. IIIC-merkityt laitteet soveltuvat sovelluksiin, jotka vaativat IIIA tai IIIB.
| taso | Ryhmä ja lämpötila (℃) | |||
| T1 | T2 | T3 | T4 | |
| t > 450 | 450≥ t>300 |
300≥ t>200 |
200≥t>135 | |
| ⅡA | metaani, etaaniasetaatti, propaani, styreeni, bentseeni, ksyleeni, tolueeni, hiili monooksidi |
Butanoli, butaani, etanoli, propeeni, etyylibentseeni, metanoli, propanoli |
sykloheksaani, pentaani, heksaani, heptaani, oktaani, kerosiini, diesel, moottoribensiini, dekaani |
asetaldehydi |
| ⅡB | Propargyne, syklopropaani, koksiuuni kaasu |
1,2-propyleenioksidi, etyleenioksidi, eteeni |
butyraldehydi, akroleiini, vety sulfidi, dimetyyli eetteri, tetrahydrofuraani eetteri |
dietyylieetteri, tetrafluorieteeni, etyylimetyylieetteri |
| ⅡC | vety | asetyleeni | ||
Nimellisjännite: 220/380V, 380/660V; (380V, 660V koskevat vain 4KW ja sitä suuremmat moottorit)
Nimellistaajuus: 50/60 Hz
Toimintatila: S1 (jatkuva työjärjestelmä)
Korkeus ei ylitä 1000 m
Ilman lämpötila vaihtelee vuodenajan mukaan ja on sisätyyppiä -15~+40°C;
Ilman suhteellinen maksimikosteus: kosteimman kuukauden keskimääräinen suhteellinen maksimikosteus on 90 % ja kuukauden keskimääräinen minimilämpötila ei ylitä 25°C.
| Ei. | Nimellisteho | Nimellisnopeus | Nimellisvirta (A) | Tehokkuus | Tehotekijä | Nimellisvääntömomentti | Lukitun roottorin vääntömomentti Nimellisvääntömomentti |
Max vääntömomentti Nimellisvääntömomentti |
Lukitun roottorin virta Nimellisvirta |
|
| kw | HP | (r/mim) | 380V | (η) | COSΦ | N·m | Ts/Tn | Tmax/Tn | On/In | |
| YBX3-71M1-2 | 0.37 | 0.5 | 2800 | 0.99 | 74.8 | 0.8 | 1.26 | 2.3 | 2.3 | 6.1 |
| YBX3-71M2-2 | 0.55 | 0.75 | 2800 | 1.4 | 77.2 | 0.82 | 1.87 | 2.2 | 2.3 | 6.3 |
| YBX3-80M1-2 | 0.75 | 1 | 2880 | 1.7 | 80.7 | 0.83 | 2.49 | 2.3 | 2.3 | 6.8 |
| YBX3-80M2-2 | 1.1 | 1.5 | 2880 | 2.43 | 82.7 | 0.83 | 3.65 | 2.3 | 2.3 | 7.3 |
| YBX3-90S-2 | 15 | 2 | 2895 | 3.25 | 84.2 | 0.83 | 4.96 | 2.3 | 2.3 | 7.6 |
| YBX3-90L-2 | 2.2 | 3 | 2895 | 4.57 | 85.9 | 0.85 | 7.26 | 2.3 | 2.3 | 7.8 |
| YBX3-100L-2 | 3 | 4 | 2895 | 5.94 | 87.1 | 0.88 | 9.9 | 2.3 | 2.3 | 8.1 |
| YBX3-112M-2 | 4 | 5.5 | 2905 | 7.83 | 88.1 | 0.88 | 13.1 | 2.3 | 2.3 | 8.3 |
| YBX3-132S1-2 | 5.5 | 7.5 | 2930 | 10.6 | 89.2 | 0.88 | 17.9 | 2.2 | 2.3 | 8.0 |
| YBX3-132S2-2 | 7.5 | 10 | 2930 | 14.4 | 90.1 | 0.89 | 24.4 | 2.2 | 2.3 | 7.8 |
| Ei. | Nimellisteho | Nimellisnopeus | Nimellisvirta (A) | Tehokkuus | Tehotekijä | Nimellisvääntömomentti | Lukitun roottorin vääntömomentti Nimellisvääntömomentti |
Max vääntömomentti Nimellisvääntömomentti |
Lukitun roottorin virta Nimellisvirta |
|
| kw | HP | (r/mim) | 380V | (η) | COSΦ | N·m | Ts/Tn | Tmax/Tn | On/In | |
| YBX3-71M1-4 | 0.25 | 0.37 | 1360 | 0.81 | 68.6 | 0.62 | 1.73 | 2.3 | 2.4 | 6.0 |
| YBX3-71M2-4 | 0.37 | 0.5 | 1360 | 1.14 | 71.2 | 0.62 | 2.54 | 2.3 | 2.4 | 6.0 |
| YBX3-80M1-4 | 0.55 | 0.75 | 1420 | 1.57 | 74.6 | 0.64 | 3.78 | 2.3 | 2.4 | 6.0 |
| YBX3-80M2-4 | 0.75 | 1 | 1420 | 1.86 | 82.5 | 0.74 | 5.04 | 2.3 | 2.3 | 6.3 |
| YBX3-90S-4 | 1.1 | 1.5 | 1445 | 2.68 | 84.1 | 0.74 | 7.27 | 2.3 | 2.3 | 6.5 |
| YBX3-90L-4 | 1.5 | 2 | 1445 | 3.61 | 85.3 | 0.74 | 9.91 | 2.3 | 2.3 | 6.6 |
| YBX3-100L1-4 | 2.2 | 3 | 1435 | 4.93 | 86.7 | 0.78 | 14.6 | 2.3 | 2.3 | 6.9 |
| YBX3-100L2-4 | 3 | 4 | 1435 | 6.66 | 87.7 | 0.78 | 20 | 2.3 | 2.3 | 7.5 |
| YBX3-112M-4 | 4 | 5.5 | 1440 | 8.56 | 88.6 | 0.81 | 26.5 | 2.3 | 2.3 | 7.6 |
| YBX3-132S-4 | 5.5 | 7.5 | 1460 | 11.6 | 89.6 | 0.82 | 36 | 2.0 | 2.3 | 7.7 |
| YBX3-132M-4 | 7.5 | 10 | 1460 | 15.3 | 90.4 | 0.83 | 49.1 | 2.0 | 2.3 | 7.5 |
1. Mitä sertifikaatteja räjähdyssuojatuilla moottoreillasi on?
Räjähdyssuojatut moottorimme on sertifioitu standardien IEC 60079 ja GB3836 mukaisesti, ja niillä on Ex d IIB T4 / IIC T4 luokitukset. Toimitamme pyynnöstä myös ATEX-, IECEx- ja CNEX-sertifikaatit.
2. Saanko OEM-moottoreita tai räätälöityjä moottoreita?
Kyllä, Hengfu on johtava kiinalainen tehdas, joka tarjoaa täydet OEM-palvelut. Tuemme mukautettuja jännitteitä, akselimateriaaleja (304/316 ruostumaton teräs), erikoismaalien värejä, lämmittimiä, PT100-antureita ja muita muutoksia projektisi vaatimusten mukaisesti.
3. Mikä on joukkotilausten toimitusaika?
Valmistajana, jolla on oma tuotanto, vakiotoimitusaikamme on 15–25 päivää joukkotilauksille. Näytteet voidaan järjestää 7–10 päivän sisällä. Varmistamme oikea-aikaiset toimitukset joustavilla logistiikkavaihtoehdoilla.
4. Mitä kiinnitystyyppejä on saatavilla?
Tarjoamme erilaisia kiinnitystyyppejä, mukaan lukien B3 (jalka-asennettava), B5 (laippaasennettava), B14 (pinta-asennus) ja B35 (yhdistetty jalkalaippa). B3-tyyppiä käytetään yleisimmin teollisissa sovelluksissa.
5. Mikä on takuuaika?
Tarjoamme 18 kuukauden vakiotakuun toimituspäivästä alkaen, ja se kattaa valmistusvirheet. Myynnin jälkeinen tiimimme tarjoaa teknistä etätukea ja varaosatoimituksia maailmanlaajuisesti.
6. Miten varmistat tuotteiden laadun ja pakkauksen vientiä varten?
Tehtaamme on ISO9001-sertifioitu. Jokainen moottori käy läpi 100 % tarkastuksen ennen toimitusta. Käytämme vientiin tavallisia merikelpoisia vanerikoteloita, joissa on vahvistetut kuormalavat turvallisen kuljetuksen varmistamiseksi.
