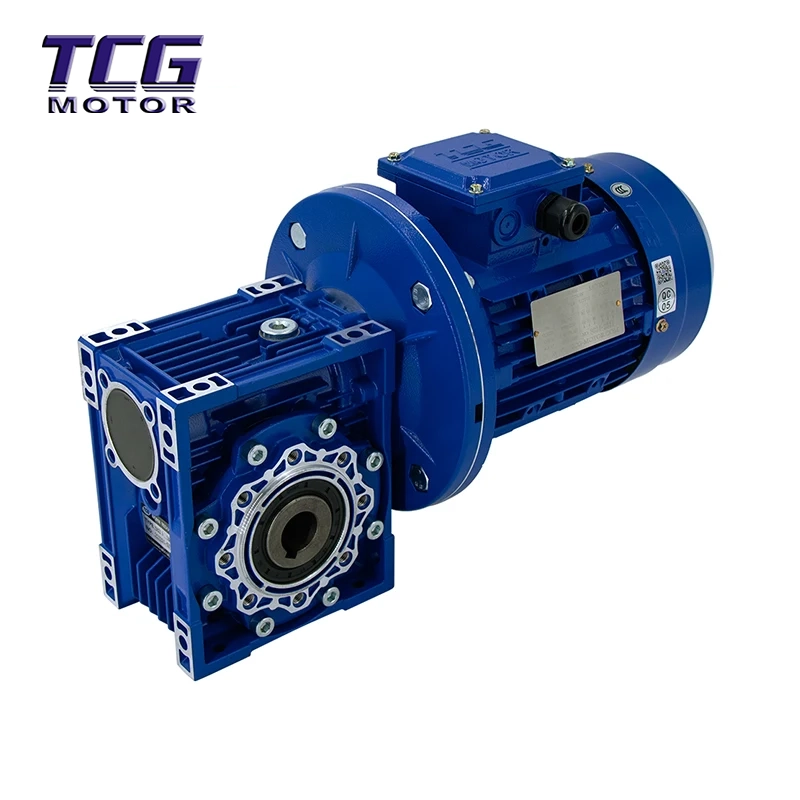

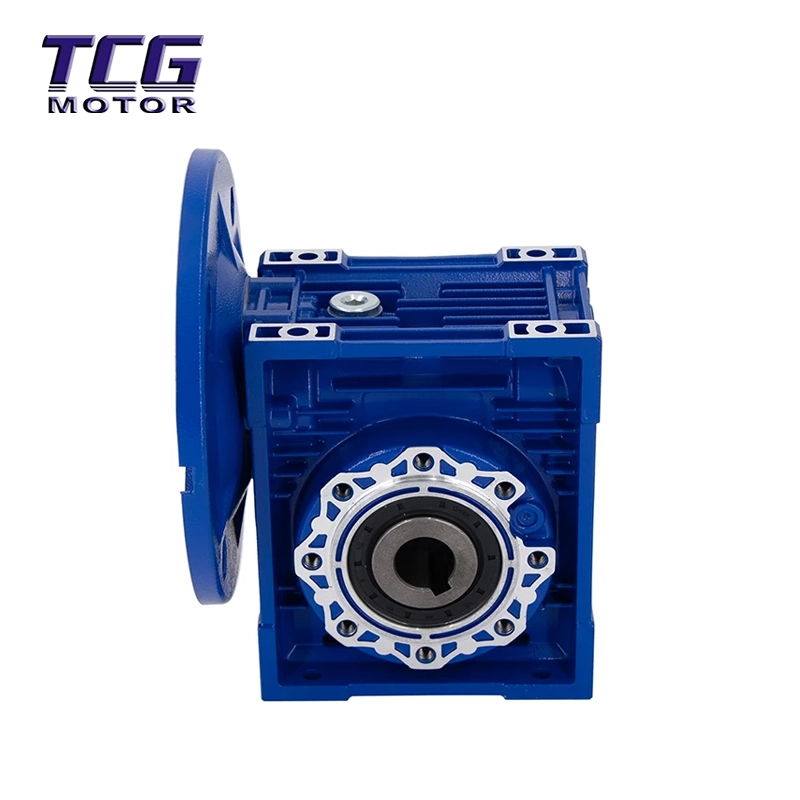

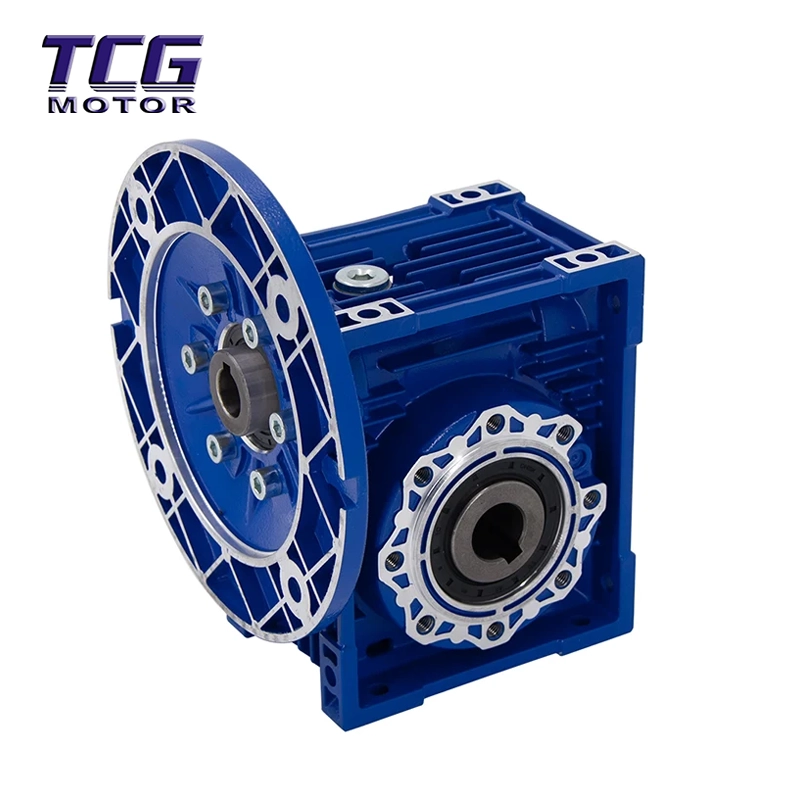

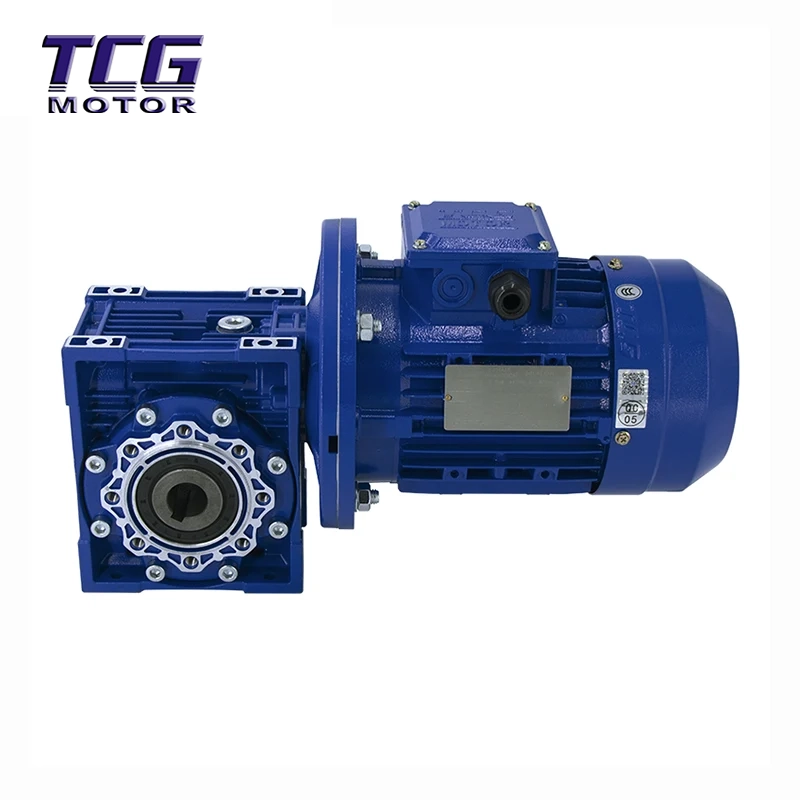

Kierukkavaihteen vähennyslaite

Tarkka rakenne ja erinomainen lämmönpoisto: Worm Gear Reducerin kotelo on valmistettu korkealaatuisesta painevaletusta alumiiniseoksesta, jossa on runsaasti jäähdytysripoja. Se tarjoaa erinomaisen lämmönjohtavuuden ja suuren lämmönpoistoalueen, mikä pidentää tehokkaasti sen käyttöikää.

Hiljainen ja vakaa toiminta: Worm Gear Reducer käyttää tarkasti hiottu, karkaistu hammaspintainen käyttö kierukka, mikä johtaa hiljaiseen ja tasaiseen toimintaan, sopii ympäristöihin, joissa on korkeat ympäristövaatimukset.

Vankka ja kestävä: Kierukkavaihde on valmistettu 20Cr teräksestä, joka on käsitelty hiilitridingillä, jolloin hampaan pinnan kovuus on HRC60; kierukkapyörä on valmistettu erityisestä kulutusta kestävästä nikkelipronssista, joka tarjoaa vahvan kulutuskestävyyden.

Monisuuntainen asennus: Soveltuu kaikkiin yleisiin asennuskokoonpanoihin, riviliitin ja kotelo ovat kiinteästi painevalettua alumiiniseosta, mikä varmistaa erinomaisen tiiviyden ja estää pölyä ja vuotoja.

Tekniset tiedot

NMR KIEDOPIHTEISTYÖSARJA

YLEINEN JOHDANTO

Rakenteen ominaisuudet

- Korkealaatuinen painevalettu alumiiniseoskotelo, joka sopii yleisasennukseen.

- Jäähdytyselementtirakenne tarjoaa suuren pinta-alan ja suuremman lämpökapasiteetin kuin valurautakotelot

-025-150.tehoalueella 60w - 15kw

-Suurempi nopeussuhdealue. Jokaisessa yksittäisessä kehyskoossa on 12 suhdetta välillä 5:1 - 100:1.

- Karkaistulla matolla, jossa on hienohionta, on korkeampi hyötysuhde ja suuri vääntömomentti.

- Alhainen melutaso ja vakaa käynti. pystyy sopeutumaan pitkäaikaisiin työolosuhteisiin hirveissä ympäristöissä.

-Kevyt, korkea mekaaninen lujuus.

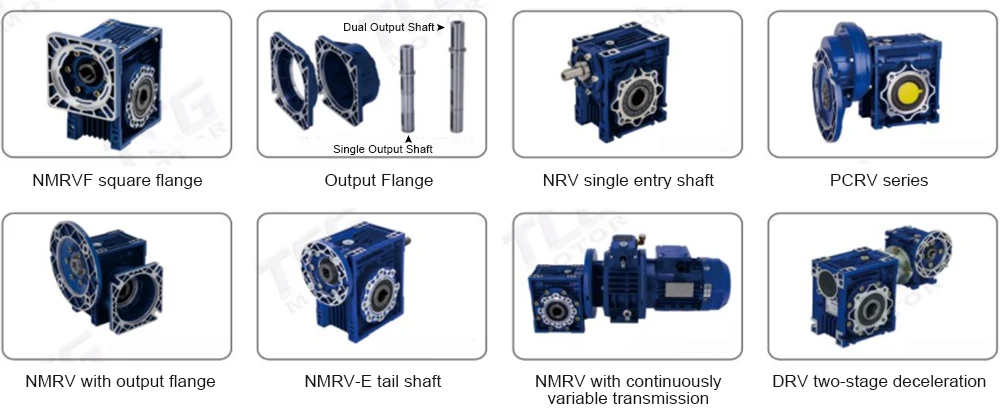

-Modularisointiyhdistelmä PCRV & DRV laajentaa RV-vähennysten suhdetta i=5:1:stä 3200:1:een.

TÄRKEIMMÄT MATERIAALIT

-Suojaus: painevalumetalliseos (rungon koko: 025 - 90): valurauta (rungon koko: 110 - 150)

-Mato: 20Cr teräs, hiiletys ja typpikäsittely (hampaan kovuus on HRC60 ja kovettumisen paksuus. Kerros on yli 0,5 mm tarkan hionnan jälkeen)

- Kierukkapyörä: erityinen kuluttava nikkelipronssiseos

RUiskumuovaus/MAALI

- Alumiiniseoskotelo:

①Suihkupuhallus ja erityinen antiseptinen käsittely alumiiniseospinnalle

②fosfatoinnin jälkeen. päällystetty sinisellä RAL5010 leivontaviimeistelyllä.

-Valurautainen kotelo: maalattu RAL5010 sinisellä leivontaviimeistelyllä

TEHOKKUUS

Tehokkuus on tärkeä supistuslaitteen indikaattori, joka riippuu kierukkavaihteistoparin suunnittelusta, valmistuksesta ja kitkatilasta. Vaihteiston erilaisista kitkaominaisuuksista johtuen käytössä ja levossa vaihteiston hyötysuhde voidaan luokitella dynaamiseen hyötysuhteeseen ja staattiseen hyötysuhteeseen.

VOITELU

RVALENTAMINEN VOITELUTILANNE

-R V:n voitelumäärä liittyy supistimen asennusasentoon.

-Kaikki RV-vähennysten varastot täytetään WA320-voitelulla B3-asennusasennon mukaisesti, jos asennusasento on eri kuin B3, vaaditaan erityinen merkintä.

VOITELUTILAVUUS (litraa)

PC:N KIERREVAIHTEISTON VOITELUTILAVUUS

- PC:n kierteisen alennusmoduulin voitelu on erillään supisinten voitelusta. voitelu ja tilavuus riippuvat PC:n asennusasennoista.

- PC-kierteinen alennusmoduuli on täytetty voitelulla WA680 ennen toimitusta

VOITELUTILAVUUS (litraa)

VOITELUAINEEN VALINTA

Sovellukset

Alhaisen melun, korkean vakauden ja erinomaisen korroosionkestävyyden ansiosta Worm Gear Reducer on laajalti käytössä seuraavilla aloilla:

Automaatiolaitteet: Robotit, hihnakuljettimet, pakkauskoneet.

Yleinen teollisuus: Elintarvikkeiden jalostuskoneet, lääkekoneet, painokoneet, kemialliset koneet.

Erikoisympäristöt: Alumiiniseoksen pinta käy läpi erityisen korroosionestokäsittelyn, joka kestää korroosiota orgaanisista liuottimista, kuten bensiinistä ja ksyleenistä, joten se sopii kemiallisiin ja erityisiin liuotinympäristöihin.

Tehtaan vahvuus

Vakiovalmistus: Valmistettu tiukasti eurooppalaisten (IEC) standardien ja IM:n kansainvälisten standardien mukaisesti kansainvälisen yhteensopivuuden varmistamiseksi.

Kehittyneet prosessit: Kehittyneen alumiiniseoksen painevalutekniikka ja tarkkuushiontaprosessit varmistavat jokaisen tuotteen tarkkuuden ja laadun.

Materiaalinvalvonta: Raaka-aineiden tiukka valinta; kierukkavaihde käy läpi karbonitriding-käsittelyn, jotta varmistetaan kovetetun kerroksen paksuus > 0,5 mm, mikä takaa voimansiirron tehokkuuden.

Yrityksen kunnianosoitukset

Hengfu: Hänellä on kypsä kokemus moottoreiden ja vaihdelaatikoiden valmistuksesta.

Erinomainen vaihdettavuus: Tuotteilla on erinomainen vaihdettavuus ja ne ovat saaneet laajaa tunnustusta markkinoilla.

Laatusertifikaatti: Tuotteet täyttävät kansainväliset laatujärjestelmästandardit.

Huolto ja huolto

Tekninen tuki: Tarjoamme ammattimaista valintaopastusta ja asennusteknistä tukea.

Laadunvarmistus: Tuotteet testataan tiukasti ennen tehtaalta lähtöä häiriöttömän toiminnan varmistamiseksi.

Huoltosuositukset: Suosittelemme, että käyttäjät lisäävät tai vaihtavat määritellyn tyyppisen voiteluöljyn (WA320/WA680) välittömästi asennuspaikan mukaan optimaalisen tehokkuuden ylläpitämiseksi.

Pakkaus & Toimitus

Pakkaus: Tavallisia puisia laatikoita tai pahvilaatikoita käytetään turvallisen ja vahingoittumattoman kuljetuksen varmistamiseksi.

Toimitusaika: Riittävä yleisten mallien varasto varmistaa nopean toimituksen tilauksen tekemisen jälkeen.

Vientistandardit: Viedyille vaihteistoille tarjotaan kansainväliset kuljetusstandardit täyttäviä pakkauspalveluita.

Yrityksen vahvuus

Kumppanimerkit

FAQ

K1: Voidaanko tätä matovaihteistoa käyttää erittäin syövyttävissä ympäristöissä?

V: Kyllä. Alumiiniseosrunko läpikäy suihkupuhalluksen ja erityisen korroosionestokäsittelyn, joka säilyttää hopeanvalkoisen metalliseoksen ulkonäön ja kestää korroosiota orgaanisten liuottimien, kuten bensiinin ja ksyleenin, vaikutuksesta.

Kysymys 2: Minkä tyyppistä öljyä käytetään kierukkavaihteistossa tehtaalla?

V: RV Worm Gear Reducers toimitetaan oletusarvoisesti WA320-voiteluöljyllä B3-asennussuuntaa varten; PC-kierrevaihteistomoduulit toimitetaan WA680-voiteluöljyllä.

Q3: Mitä minun pitäisi tehdä, jos asennustapani ei ole B3?

V: Voiteluöljyn määrä RV Worm Gear Reducerissa riippuu asennussuunnasta. Jos asennustapa poikkeaa B3:sta, se on ilmoitettava tilauksen yhteydessä, jotta valmistaja voi säätää öljymäärää tai antaa vastaavan ohjeistuksen.

Q4: Kuinka tehokas tämä vaihdelaatikko on?

V: Tehokkuus on tärkeä indikaattori, joka riippuu kierukkavaihteistoparin suunnittelusta ja kitkaolosuhteista. Tuotteessa on käytetty karkaistua hampaan pinnan välitysmatoa, joka on erittäin tehokas ja säilyttää vakaat kitkaominaisuudet sekä dynaamisissa että staattisissa olosuhteissa.
