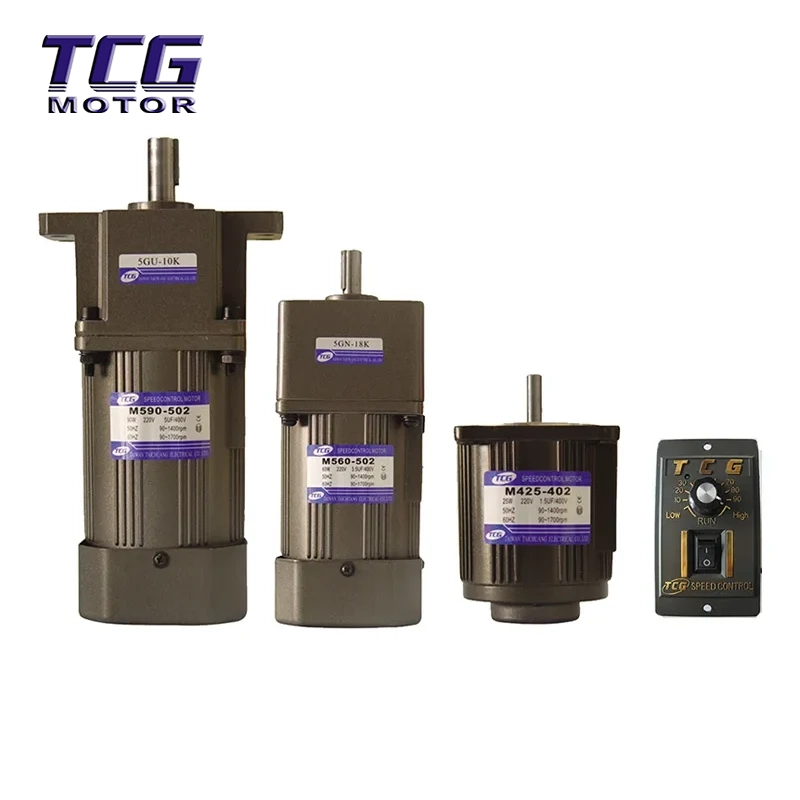

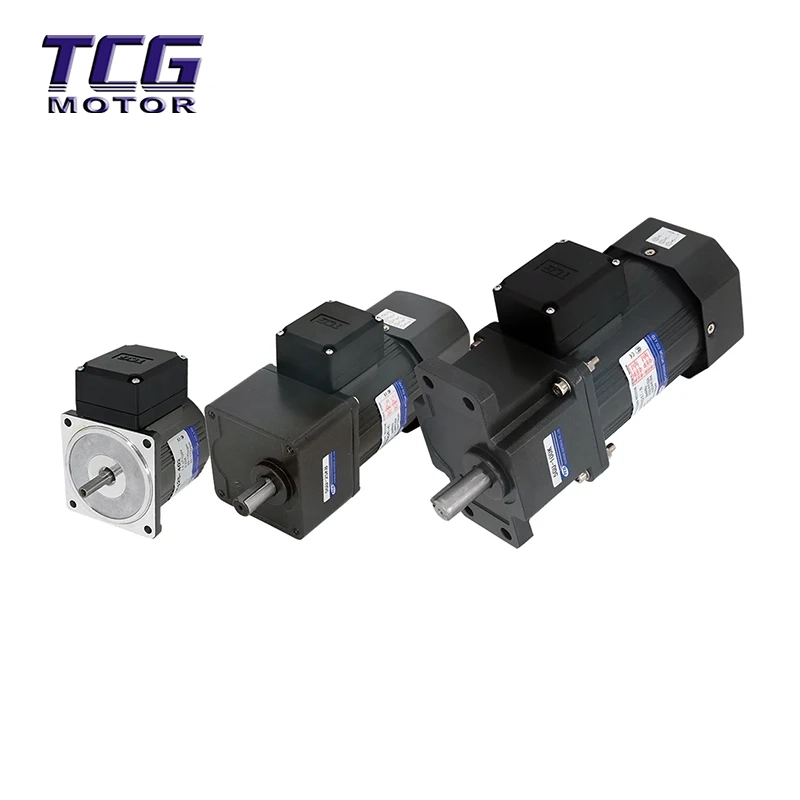

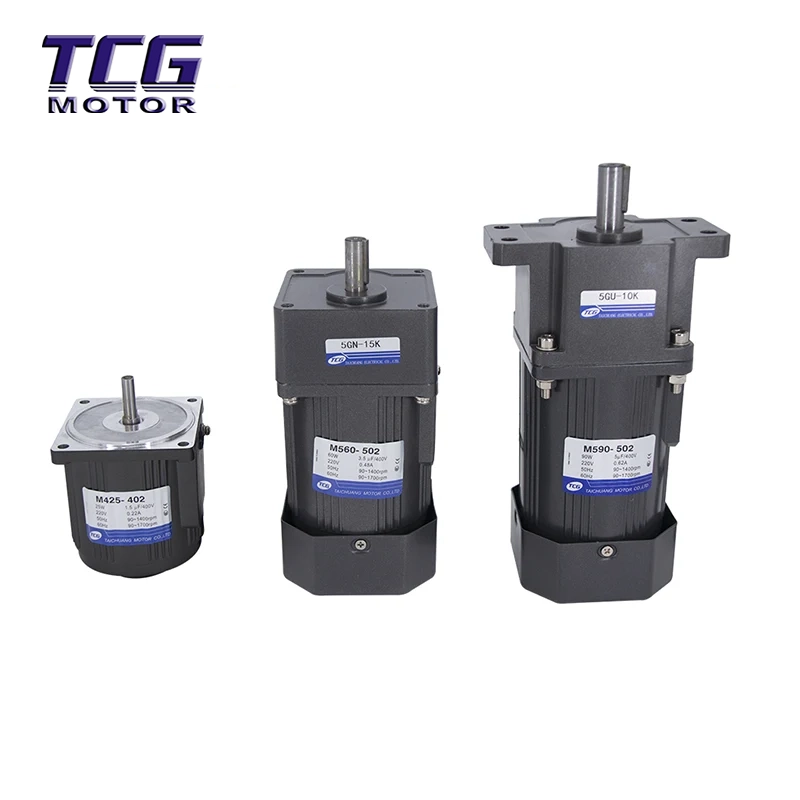

Mikronopeussäädinmoottori

Hengfu, ammattimainen kiinalainen moottoritehdas, tarjoaa tehokkaan 120 W:n mikronopeudensäätömoottorin. Tämä mikronopeudensäädinmoottori tukee sekä yksivaiheista 220 V:n että kolmivaiheista 380 V:n jännitettä, mikä tarjoaa sujuvan nopeuden säädön automaatioon. Vakautta ja hiljaisuutta ajatellen suunniteltu 120 W:n tehtaallamme on CE/ISO9001-sertifioitu. Se on täydellinen tukkumyynti- ja OEM/ODM-projekteihin, ja se on ihanteellinen tarkka tehoratkaisu kuljettimille, pakkauksille ja lääketieteellisille laitteille.

Lähetä kysely

Tuotteen Kuvaus

Micro Speed Control -moottori on suunniteltu tarkkuuteen ja luotettavuuteen nykyaikaisessa teollisuusautomaatiossa. Sen vankka 4-napainen rakenne tarjoaa 1420 rpm:n nimellisnopeuden ja huomattavasti vähemmän tärinää ja melua verrattuna 2-napaisiin vaihtoehtoihin. Tämä moottori soveltuu erinomaisesti sovelluksiin, jotka vaativat toistuvia käynnistyksiä/pysäytyksiä ja tasaista vääntömomenttia alhaisella nopeudella. Vahva alumiiniseoskotelo takaa erinomaisen lämmönpoiston ja takaa pitkän käyttöiän myös jatkuvassa käytössä. Lähdevalmistajana tarjoamme akselimittojen, asennuslaippojen ja johdotuksen perusteellista räätälöintiä, mikä varmistaa saumattoman integroinnin koneellesi.

Tai Chuang -moottori (yksivaiheinen)

Induktiomoottorin jatkuvan käytön luokitukset

Malli nro		Pakottaa (w)	Oheislaite Aalto nro (Hz)	Jännite (V)	Aloita Kääntäminen Hetki (kg/cm)	Luokitus		Käynnistä lauhdutin		Vaihteen mallinro			Ei.
Lieriömäinen Voima-akseli	Hammaspyörän leikkaus Voima-akseli	Pakottaa (w)	Oheislaite Aalto nro (Hz)	Jännite (V)	Aloita Kääntäminen Hetki (kg/cm)	Kääntäminen Hetki (kg/cm)	RevoVing Ei. (rpm)	Kapasiteetti (μF)	Resistanssi Jännite (WV)	Pariliitos Laakeri	Öljylaakeri ja Palning Laakeri Yhdistetty	Keski Gear	Ei.
2IK6A-A 2RK6A-A	2IK6GN-A 2RK6GN-A	6	50 60	100 110	0.42	0.42	1200 1450	2.5 3	250	2GN K	2GN	2GN10X	① ~ ③
2IK6A-C 2RK6A-C	2IK6GN-C 2RK6GN-C	6	50 60	200 220	0.42	0.42	1200 1450	0.8 1	400	2GN K	2GN	2GN10X	① ~ ③
3IK15A-A 3RK15A-A	3IK15GN-A 3RK15GN-A	15	50 60	100 110	0.8	1.1	1250 1550	46	250	3GN K	3GN	3GN10X	④ ~ ⑥
3IK15A-C 3RK15A-C	3IK15GN-C 3RK15GN-C	15	50 60	200 220	0.8	1.1	1200 1500	1 1.5	400	3GN K	3GN	3GN10X	④ ~ ⑥
4IK25A-A 4RK25A-A	4IK25GN-A 4RK25GN-A	25	50 60	100 110	1.3	1.8	1250 1550	68	250	4GN K	4GN	4GN10X	⑦ ~ ⑨
4IK25A-C 4RK25A-C	4IK25GN-C 4RK25GN-C	25	50 60	200 220	1.3	1.8	1250 1500	1.5 2.0	400	4GN K	4GN	4GN10X	⑦ ~ ⑨
5IK40A-A 5RK40A-A	5IK40GN-A 5RK40GN-A	40	50 60	100 110	2.3	3.2	1300 1550	10 12.0	250	5GN K	5GN	5GN10X	⑩ ~ ⑫
5IK40A-C 5RK40A-C	5IK40GN-C 5RK40GN-C	40	50 60	200 220	2.3	3.2	1300 1550	2.5 3	400	5GN K	5GN	5GN10X	⑩ ~ ⑫
5I K60A-A	5I K60GU-A	60	50 60	100 110	3.3	4.5	1300 1550	14.0	250	5GU K 5GU KB		5GU10XK	⑮ ~ ⑬
5I K60A-C	5I K60GU-C	60	50 60	200 220	3.3	4.5	1300 1550	3.5	400				⑮ ~ ⑬
5I K90A-A	5I K90GU-A	90	50 60	100 110	5.2	6.5	1300 1550	20.0	250				⑯ ~ ⑱
5I K90A-C	5I K90GU-C	90	5060	200 220	5.2	6.5	1300 1550	5.0	400
5I K120A-A	5I K120GU-A	120	50 60	100 110	5.4	6.5	1300 1550	25.0	250
5I K120A-C	5I K120GU-C	120	50 60	200 220	5.4	6.5	1300 1550	6.0	400
6I K140A-C	6I K140GU-C	140	50 60	200 220	5.8	7.6	1300 1550	8	400	6GU K			⑲ ~ ⑳
6I K180A-C	6I K180GU-C	180	50 60	200 220	9.5	12.6	1300 1550	10	400
6I K200A-C	6I K200GU-C	200	50 60	200 220	10.2	13.7	1300 1550	12	400

Mikroalennusmoottorin sallittu vääntömomenttitaulukko

Vähennyssuhde (Ritio)		3	5	7.5	10	12.5	15	20	25	30	40	50	60	75	100	120	150	180	200	250
Lähtönopeus (50 Hz)		467	284	190	142	114	95	71	57	47	36	28	24	19	14	12	9.5	7.8	7.1	5.7
Lähtönopeus (60 Hz)		574	344	230	172	138	115	86	69	57	43	34	29	23	17	14	11	9.6	8.6	6.9
2	6W	0.11	0.18	0.26	0.36	0.45	0.54	0.72	0.80	0.97	1.28	1.47	1.94	2.45	2.96
3	15W	0.28	0.48	0.75	0.96	1.18	1.47	1.92	2.15	2.35	3.13	3.92	4.70	4.90
4	25W	0.45	0.79	1.18	1.58	1.86	2.25	3.16	3.43	4.12	5.50	6.20	7.84
5	40W	0.72	1.18	1.77	2.36	2.94	3.53	4.62	5.00	6.47	8.62	9.81
	60W	1.08	1.77	2.64	3.54	4.02	5.31	7.08	7.25	8.73	11.6	14.71
	90W	1.70	2.60	4.10	5.20	6.80	7.90	10.4	13.7	16.4	19.70
	120W	2.11	3.52	5.28	7.04	8.04	9.60	12.7	14.5	17.4	19.70
6	140W	2.46	4.11	6.16	8.22	9.86	11.8	16.4	19.7	23.6	25.50
	180W	3.17	5.28	7.92	10.6	12.7	15.2	21.2	25.4	25.50
	200W	3.48	5.80	8.71	11.6	13.9	16.7	23.3	25.50

Tai Chuangin nopeudensäätömoottori (yksivaiheinen)

US-tyypin moottorin ominaisuudet (yksivaiheinen)

Moottorin mallinro		Pakottaa (W)	Jännite (V)	Oheislaite Aalto nro. (Hz)	napa Ei. (P)	Muuttuva nopeusalue		Käännöshetki gcm		Aloita Kääntäminen Hetki (gcm)	Kulutettu Tehoa (W)	Käynnistä lauhdutin		Ei.
Lieriömäinen Voima-akseli	Hammaspyörän leikkaus Voima-akseli					Pyöritykset Ei. (rpm)	Suhde	Aseta kierrokset nro.				Kapasiteetti (μF)	Resistanssi Jännite (WV)
Lieriömäinen Voima-akseli	Hammaspyörän leikkaus Voima-akseli					Pyöritykset Ei. (rpm)	Suhde	1200 (rpm)	90 (rpm)			Kapasiteetti (μF)	Resistanssi Jännite (WV)
M206-001	M206-401	6	100 110	5060	4	90-1400 90-1700	3 ~ 1800	460	250	330	23	2.5	250	① ~ ③
M206-002	M206-402	6	200 220	5060	4	90-1400 90-1700	3 ~ 1800	460	250	330	23	0.8	400	① ~ ③
M315-001	M315-401	15	100 110	5060	4	90-1400 90-1700	3 ~ 1800	880 660	300	550	40	4.0	250	④ ~ ⑥
M315-002	M315-402	15	200 220	5060	4	90-1400 90-1700	3 ~ 1800	880 660	300	550	40	1	400	④ ~ ⑥
M425-001	M425-401	25	100 110	5060	4	90-1400 90-1700	3 ~ 1800	1760 1400	450	1200	60	6.0	250	⑦ ~ ⑨
M425-002	M425-402	25	200 220	5060	4	90-1400 90-1700	3 ~ 1800	1760 1400	450	1200	60	1.5	400	⑦ ~ ⑨
M540-001	M540-401	40	100 110	5060	4	90-1400 90-1700	3 ~ 1800	2800 1800	550	1900	90	10	250	⑩ ~ ⑫
M540-002	M540-402	40	200 220	5060	4	90-1400 90-1700	3 ~ 1800	2800 1800	550	1900	90	2.5	400	⑩ ~ ⑫
M560-001	M560-501	60	100 110	5060	4	90-1400 90-1700	3 ~ 1800	5000 3500	700	3000	150	14	250	⑬ ~ ⑮
M560-002	M560-502	60	200 220	5060	4	90-1400 90-1700	3 ~ 1800	5000 3500	700	3000	150	3.5	400	⑬ ~ ⑮
M590-001	M590-501	90	100 110	5060	4	90-1400 90-1700	3 ~ 1800	6600 5300	1100	4500	200	20	250	⑯ ~ ⑱
M590-002	M590-502	90	200 220	5060	4	90-1400 90-1700	3 ~ 1800	6600 5300	1100	4500	200	5	400
M5120-001	M5120-501	120	100 110	5060	4	90-1400 90-1700	3 ~ 1800	6900 5600	1500	4800	220	25	250
M5120-002	M5120-502	120	200 220	5060	4	90-1400 90-1700	3 ~ 1800	6900 5600	1500	4800	220	6	400
M6140-002	M6140-602	140	200 220	5060	4	90-1400 90-1700	3 ~ 1800	9500 7900	2600	8800	280	8	400	⑲ ~ ⑳
M6180-002	M6180-602	180	200 220	5060	4	90-1400 90-1700	3 ~ 1800	11000 9800	3500	9900	360	10	400
M6200-002	M6200-602	200	200 220	5060	4	90-1400 90-1700	3 ~ 1800	13000 10900	4600	12350	400	12	400

Induktiomoottorin jatkuvat luokitukset (kolmivaiheinen)

Moottorin mallinro		Pakottaa w	Oheislaite Aalto nro Hz	Jännite V	Aloita Kääntäminen Hetki gcm	Luokitus		Vaihteen mallinro			Ei.
Lieriömäinen Voima-akseli	Hammaspyörän leikkaus Voima-akseli	Pakottaa w	Oheislaite Aalto nro Hz	Jännite V	Aloita Kääntäminen Hetki gcm	Kääntäminen Hetki gcm	Pyörivä Ei. rpm	Maalaus Laakeri	Öljylaakeri ja Pariliitoslaakeri Yhdistetty	Keski Gear	Ei.
4IK25A-S	4IK25GN-S	25	50 60	220 380	2400 1600	1900 1600	1300 1550	4GN K	4GN	4GN10X	⑦ ~ ⑨
5IK40A-S	5IK40GN-S	40	50 60	220 380	3000 2600	3000 2600	1300 1550	5GN K	5GN	5GN10X	⑩ ~ ⑫
5IK60A-S	5IK60GU-S	60	50 60	220 380	6000 5000	4500 3800	1300 1550	5GU K		5GU10XK	⑬ ~ ⑮
5IK90A-S	5IK90GU-S	90	50 60	220 380	8500 7000	6800 5700	1300 1550	5GU K		5GU10XK	⑯ ~ ⑱
5IK120A-S	5IK120GU-S	120	50 60	220 380	8800 8300	8800 7700	1300 1550	5GU KB		5GU10XK	⑯ ~ ⑱
6IK140A-S	6IK140GU-S	140	50 60	220 380	10800 9500	9800 8600	1300 1550	6GU KB			⑲ ~ ⑳
6IK180A-S	6IK180GU-S	180	50 60	220 380	13500 12000	12200 11000	1300 1550	6GU KB
6IK200A-S	6IK200GU-S	200	50 60	220 380	14800 13000	13000 11800	1300 1550	6GU KB

Keskeiset edut

Monipuoliset sähkötiedot: Yhteensopiva 220V/380V tehojärjestelmien kanssa, joten se soveltuu maailmanlaajuisille vientimarkkinoille.

Tasainen ja hiljainen toiminta: 4-napainen rakenne takaa vakaan vääntömomentin ja minimaalisen akustisen melun, mikä sopii täydellisesti toimisto- ja lääketieteellisiin ympäristöihin.

Optimaalinen energiatehokkuus: 120 W:n teho on tarkasti viritetty pienille ja keskikokoisille laitteille, mikä tasapainottaa suorituskyvyn ja energiansäästön.

Herkkä nopeusvaste: Kun se on yhdistetty nopeussäätimeen, se saavuttaa laajan portaaton säädön ja nopean reagoinnin kuormituksen muutoksiin.

Teollisuusluokan kestävyys: 100 % puhdasta kuparia valmistetut käämit ja premium-laakerit takaavat luotettavuuden ankarissa tehdasolosuhteissa.

Tekninen vika

Tarkasti suunnitellut komponentit maksimaaliseen kestävyyteen

Micro Speed Control Motorin luotettavuus johtuu sen ensiluokkaisesta sisäisestä arkkitehtuurista.

Staattori ja roottori: Käytämme korkealaatuisia piiteräslevyjä, joissa on tarkkuusleimaus minimoimaan pyörrevirtahäviön ja lämmöntuoton.

100 % puhdasta kuparikäämit: Toisin kuin CCA-vaihtoehdot, moottorissamme käytetään erittäin puhdasta kuparilankaa, jossa on F-luokan eristys, mikä varmistaa erinomaisen johtavuuden ja lämmönkestävyyden.

Korkean tarkkuuden laakerit: Varustettu maailmanluokan kuulalaakereilla kitkan vähentämiseksi, mikä takaa hiljaisen toiminnan ja pidentäneen mekaanisen käyttöiän yli 10 000 tuntia.

Asennus- ja valintaopas

Kuinka integroida mikronopeudensäätömoottori järjestelmääsi?

Asennuksen joustavuus: Tässä moottorissa on vakiomuotoinen nelikulmainen laippa, joka on yhteensopiva useimpien maailmanlaajuisten mikrovaihteiden kanssa.

Jännitteen yhteensopivuus: Tukee yksivaiheista 220 V yksinkertaista toimistoasennusta ja kolmivaiheista 380 V:tä vakaille teollisuuden sähköverkoille.

Speed Control Synergy: Optimaalisen suorituskyvyn saavuttamiseksi suosittelemme yhdistämään tämän moottorin digitaaliseen nopeussäätimeen. Tämä mahdollistaa 90-1420 rpm:n säätöalueen ja jatkuvan vääntömomentin alhaisemmilla nopeuksilla.

Johdotusturvallisuus: Integroidut liitäntäkotelot tai johdinvaihtoehdot ovat saatavilla IP-suojausvaatimustesi täyttämiseksi

Sovellukset

Miniature Variable Speed Motor Applications

Yrityksen vahvuus

Corporate Strength

Yrityksen kunnianosoitukset ja pätevyydet

Honors and Qualifications

Kumppanimerkit

Partner Brands

Usein kysytyt kysymykset

K: Voiko tämä mikronopeudensäädinmoottori toimia 24/7?

V: Kyllä, korkean lämmönjohtavuuden omaavan alumiinikotelon ja luokan F eristyksen ansiosta se on suunniteltu jatkuvaan teollisuuskäyttöön (S1-käyttöjakso).

K: Tarjoatko vastaavan nopeussäätimen?

V: Ehdottomasti. Tarjoamme sekä analogisia että digitaalisia nopeussäätimiä täydellisenä moottorijärjestelmän ratkaisuna.

K: Mikä on mukautetun akselin läpimenoaika?

V: OEM-tilauksissa näytteet vievät yleensä 7-10 päivää, kun taas irtotavaratuotanto on 15-20 päivää monimutkaisuudesta riippuen.

K: Onko se palautuva?

V: Kyllä, pyörimissuuntaa voidaan helposti muuttaa vaihtamalla johdotuskokoonpanoa.
