900G-sarjan taajuusmuuttaja

Etsitkö luotettavaa kiinalaista valmistajaa ja toimittajaa? Älä etsi enää! Hengfu on johtava tehdas, joka tarjoaa korkealaatuisia 900G-sarjan taajuusmuuttajaasemia. Toisin kuin miniatyyri- tai vesisyöttökohtaiset invertterit, 900G-sarja kattaa laajan tehoalueen 0,75 kW:sta 630 kW:iin, ja siinä on tehokkaat avoimen silmukan vektoriohjaus (SVC) -ominaisuudet ja kaksi V/F-ohjaustilaa.

Verrattuna pienempiin tai yksitoimiisiin taajuusmuuttajiin, 900G-sarjan taajuusmuuttajat ovat loistavia teolliseen ympäristöön mukautuvissa ja ohjaussuorituskyvyssään:

Täysi tehoalueen kattavuus raskaisiin skenaarioihin: Tarjoaa erilaisia ​​muotokertoimia A00:sta A12:een ja kattaa tehot 0,75 kW:sta 630 kW:iin. Se on suunniteltu erityisesti teollisuuslaitteisiin, jotka vaativat voimakasta tehoa, ja se ratkaisee korkean käynnistysvirran ja suuritehoisten moottoreiden vaikean ohjauksen ongelmat.

Vector Control korkealle vääntömomentille alhaisilla nopeuksilla: Tukee SVC:tä jopa 1:100:n nopeussuhteella, joka tarjoaa 150 % nimellisvääntömomentista jopa 0,5 Hz:n taajuudella, mikä varmistaa tasaisen ja iskuvapaan raskaan käynnistyksen.

Monipumppuohjaus järjestelmän integrointia varten: Sisäänrakennettu edistyksellinen vedensyöttölogiikka tukee 1-5 usean pumpun ohjaustilaa, joka ohjaa suoraan monimutkaisia ​​vakiopaineisia vedensyöttöjärjestelmiä ilman ylimääräistä PLC-ohjainta.

Monipumppuohjaus järjestelmän integrointia varten: Sisäänrakennettu edistyksellinen vedensyöttölogiikka tukee 1-5 usean pumpun ohjaustilaa, joka ohjaa suoraan monimutkaisia ​​vakiopaineisia vedensyöttöjärjestelmiä ilman ylimääräistä PLC-ohjainta.

Teollisuustason suojaus ja lämmönpoisto: 900G-sarjan taajuusmuuttajassa on riippumaton ilmakanavarakenne ja IP20-suojausluokka, joka estää tehokkaasti pölyn tunkeutumisen teollisuusympäristöihin. Yhdessä älykkään lämpötilasäädetyn tuulettimen kanssa se varmistaa vakaan toiminnan pitkiä aikoja.

Täysiporttinen tiedonsiirto ja älykäs verkko: Vakiokokoonpano sisältää Modbus-RTU-tiedonsiirtoprotokollan ja tukee RS485-liitäntää, mikä mahdollistaa helpon integroinnin isäntätietokoneen valvontajärjestelmiin reaaliaikaista tiedonvaihtoa varten tehdasautomaatiossa.

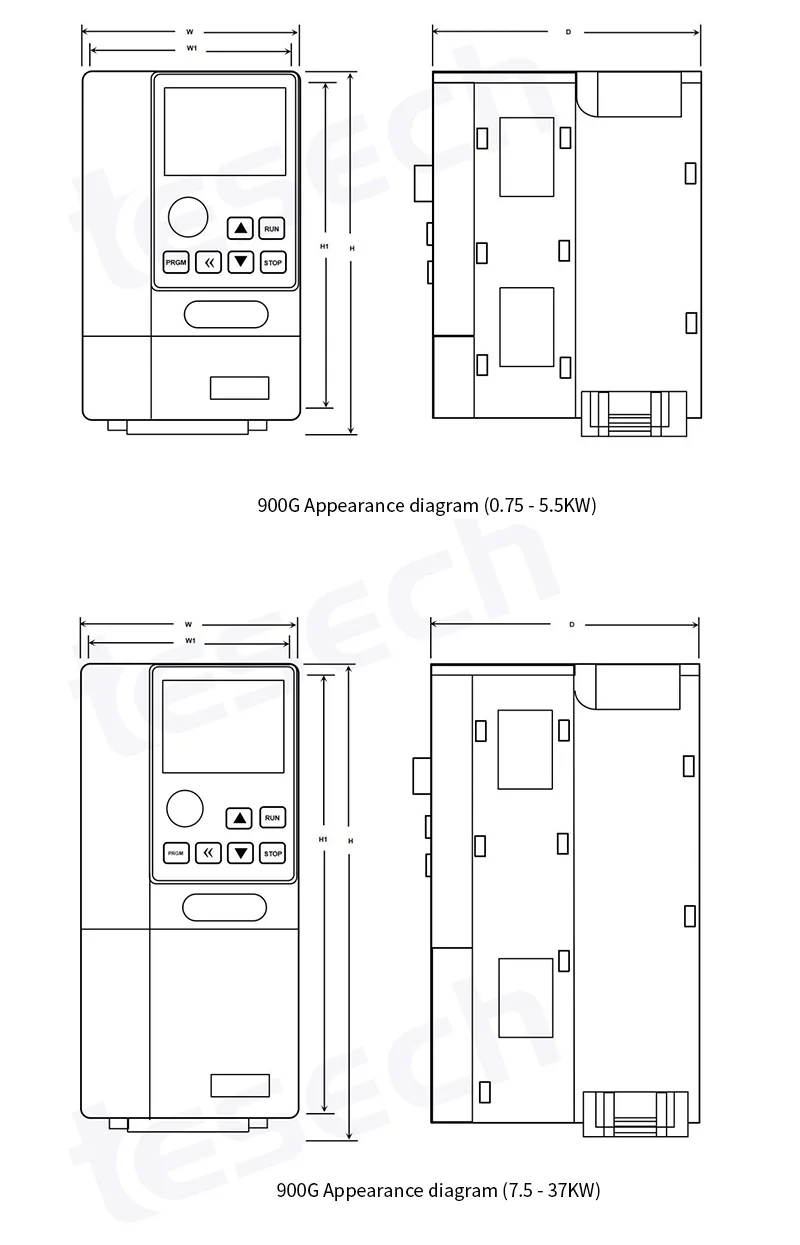

900G Series Variable Frequency Drive


Tuotteen tekniset parametrit

Tuote

Erittely

Jänniteluokka

Kolmivaiheinen 380V ~ 480V (±10%), yksivaiheinen 220V (pienitehoisille malleille)

Ohjaustila

Avoimen silmukan vektoriohjaus (SVC), V/F-ohjaus

Taajuusalue

0,00 Hz ~ 500,0 Hz

Ylikuormituskapasiteetti

150 % nimellisvirta (60 s), 180 % nimellisvirta (3 s)

Kantoaallon taajuus

0,5 kHz ~ 16 kHz (automaattisesti säädettävissä lämpötilan mukaan)

I/O-kokoonpano

5× digitaalitulo (DI), 2× analoginen tulo (AI), 2× relelähtö

Viestintäliittymä

RS485 (Modbus-RTU-protokolla)

Suojausluokka

IP20 (kaappiasennus)


Sovellusalat ja skenaariot

900G-sarjan taajuusmuuttajaa, jolla on suuri tehotiheys ja laaja sovelluslogiikka, käytetään laajalti seuraavilla aloilla:

Teho ja kunnallinen: Tehokkaat jatkuvapaineiset vesipumppuasemat, jätevedenkäsittelyjärjestelmät, paineilmapuhaltimet.

Koneiden valmistus: CNC-työstökoneiden karakäytöt, ruiskuvalukoneet, ekstruuderit, pakkauskoneet.

LVI: Keskusilmastoinnin kiertovesipumput, jäähdytystornipuhaltimet, LVI-järjestelmät.

Energia ja kaivostoiminta: Kaivosnostimen apukäytöt, hihnakuljettimet, kompressorit.


Asennus- ja käyttöohjeet

1. Mekaaninen asennus

Pystyasennus: Asennus on asennettava pystysuoraan tasaiselle metallipinnalle varmistaen esteettömän ilmavirran lämmön haihtumista varten.

Lämmönpoistotila: Pystysuorassa ylä- ja alapuolella on oltava riittävästi tilaa (A≥10mm, B≥200mm teholla 0,75-22KW). Ilmanottoaukon tukkiminen on ehdottomasti kielletty.

Ympäristövaatimukset: Ympäristön lämpötilan tulee olla -10°C ja +40°C välillä (vähennys vaaditaan yli 40°C). Alennus vaaditaan yli 1000 metrin korkeudessa.


2. Sähköliitännät

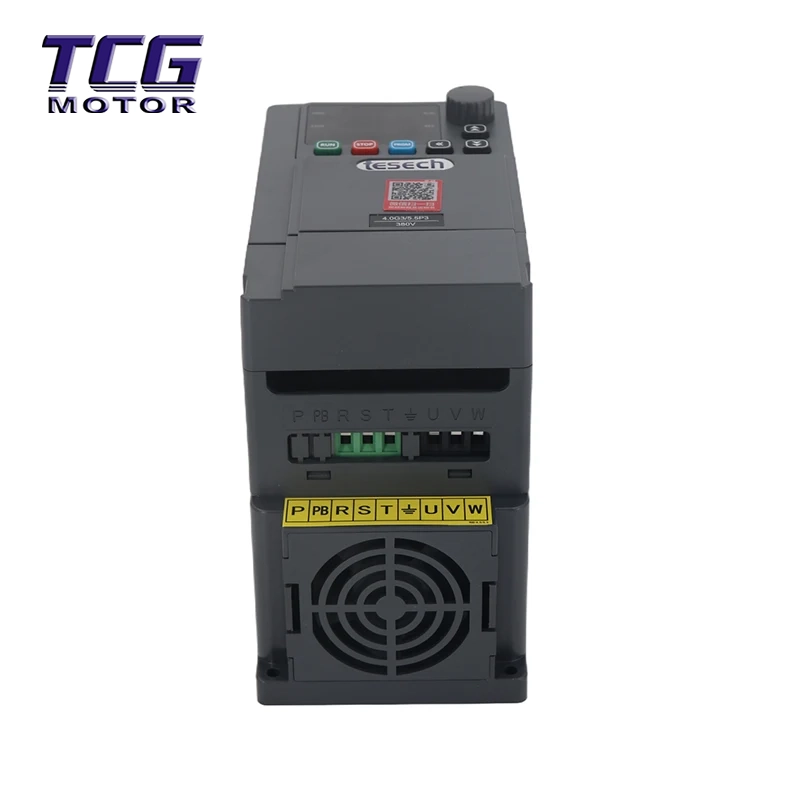

Päävirtapiiri: R/S/T kytketään kolmivaiheiseen virtalähteeseen, U/V/W kytketään moottoriin. Kytkentöjen kääntäminen on ehdottomasti kielletty!

Jarruyksikkö: 0,75KW ~ 5,5KW on sisäänrakennettu jarruyksikkö ja vaatii ulkoisen jarruvastuksen (kytketty +/PB-liittimeen); 7,5 kW ja enemmän vaativat ulkoisen jarruyksikön.

Maadoitus: PE-liittimen on oltava luotettavasti maadoitettu ja maadoitusvastuksen on oltava paikallisten määräysten mukainen.


3. Nopea virheenkorjausmenettely

1). Parametrien palautus: Aseta F0-24 = 1 tehdasasetusten palauttamiseksi.

2). Moottorin parametrit: Aseta F8-00 (teho) arvoksi F8-04 (nopeus) tyyppikilven mukaisesti.

3). Parametrien tunnistus: Aseta F8-07 suorittamaan staattinen tai dynaaminen tunnistus (tarvitaan vektoriohjauksessa optimaalisen vääntömomentin saavuttamiseksi).

4). Toiminnan ohjaus: Aseta F0-00 valitaksesi toimintakanavan (0: Paneeli, 1: Pääte, 2: Tiedonsiirto).

5). Taajuuden asetuspiste: Aseta taajuuslähde F0-01.


FAQ

K1: Mitä eroa on 900G-sarjan taajuusmuuttajan ja edellisen minimallin (900M) välillä?

V: TES 900G on yleiskäyttöinen invertteri, jossa on laajempi tehoalue (jopa 630 KW), monipuolisemmat I/O-portit (5 DI-kanavaa, 2 AI-kanavaa) ja tehokas vektoriohjaussuorituskyky, mikä tekee siitä sopivan monimutkaisiin teollisuuden ohjausskenaarioihin. 900M minimalli puolestaan ​​on tyypillisesti suunniteltu yksinkertaisiin pienitehoisiin (<2,2 kW) sovelluksiin ja siinä on vähemmän portteja.


Q2: Tukeeko 900G-sarjan taajuusmuuttaja usean pumpun vesisyötön ohjausta?

V: Kyllä. 900G-sarjassa on sisäänrakennettu kattava PID-logiikka. Asettamalla parametrit F0-26 ja F5, se voi saavuttaa 1-5 usean pumpun ohjauksen, mukaan lukien eri tilat, kuten "yksi käytössä, yksi valmiustila", "isäntä-orjaohjaus" ja "synkroninen ohjaus", mikä mahdollistaa monimutkaisten vesihuoltojärjestelmien rakentamisen ilman ulkoista ohjainta.


Q3: Mikä on SVC-ohjaus? Miksi parametrien tunnistaminen on välttämätöntä?

V: SVC (Speed ​​Sensorless Vector Control) mahdollistaa taajuusmuuttajan ohjaamaan tarkasti moottorin vääntömomenttia myös ilman enkooderia. Moottorin parametrien tunnistuksen (F8-07) avulla taajuusmuuttaja voi "oppia" moottorin sisäiset parametrit (kuten resistanssin ja induktanssin) ja saavuttaa siten matalataajuisen ja suuren vääntömomentin (0,5 Hz/150 %). Ilman tunnistamista taajuusmuuttaja toimii vain normaalissa V/F-tilassa, mikä vähentää sen raskaan kuormituksen kapasiteettia.


Q4: Mitä minun pitäisi tehdä, jos paneelissa näkyy "Err14", joka osoittaa moduulin ylikuumenemisen?

V: "Err14" tarkoittaa, että invertterimoduulin lämpötila on liian korkea. Tarkista: 1. Onko kuorma liian painava vai onko se ollut lukossa pitkään? 2. Onko tuuletin vaurioitunut vai onko ilmakanava pölyn tukkima? 3. Onko ympäristön lämpötila yli 40°C (vaatii vähennystä tai parannettua ilmanvaihtoa)? 4. Onko kantoaaltotaajuus F0-13 asetettu liian korkeaksi (kantotaajuutta voidaan pienentää sopivasti lämmöntuoton vähentämiseksi)?


Q5: Kuinka pidentää invertterin käyttöikää ankarissa ympäristöissä?

V: On suositeltavaa puhdistaa pöly jäähdytystuulettimesta ja ilmakanavasta säännöllisesti (6-12 kuukauden välein); pölyisissä ympäristöissä (saaste > 2) taajuusmuuttaja tulee asentaa suojakaappiin, jonka luokitus on IP54 tai korkeampi; Jos sitä on säilytetty pitkään (yli vuoden), ikääntymistä edeltävä hoito tulee suorittaa käyttöohjeen mukaisesti ennen käyttöä.
