900E-sarjan taajuusmuuttaja

Verrattuna markkinoilla oleviin tavallisiin yleiskäyttöisiin taajuusmuuttajiin, 900E-sarjan taajuusmuuttaja on tehokkaampi ohjaustarkkuuden ja älykkäiden toimintojen suhteen:

Kaksimuotoinen ohjaus, erinomainen suorituskyky: Tukee yksinomaan anturitonta vektoriohjausta (SVC) synkronisille moottoreille, mikä tarjoaa vahvan käynnistysmomentin jopa alhaisilla nopeuksilla, ja ohjaustarkkuus ylittää huomattavasti perinteiset V/F-ohjaustaajuusmuuttajat.

Älykäs viritys, sovitus yhdellä napsautuksella: Moottoriparametrien itsetunnistustoiminnolla (staattinen/dynaaminen tunnistus) varustettu taajuusmuuttaja tunnistaa automaattisesti moottorin parametrit, mikä eliminoi työläs manuaalisten laskelmien tarpeen ja varmistaa, että käyttöjärjestelmä on aina optimaalisessa sovituskunnossa.

Sisäänrakennettu vakiopaineinen vesisyöttö PID: Ulkoista säädintä ei tarvita; sisäänrakennettu kattava PID-logiikka mahdollistaa suoraan lepotilan, herätyksen ja vesipulan suojaustoiminnot jatkuvapaineisissa vesihuoltojärjestelmissä, mikä vähentää merkittävästi järjestelmän kustannuksia.

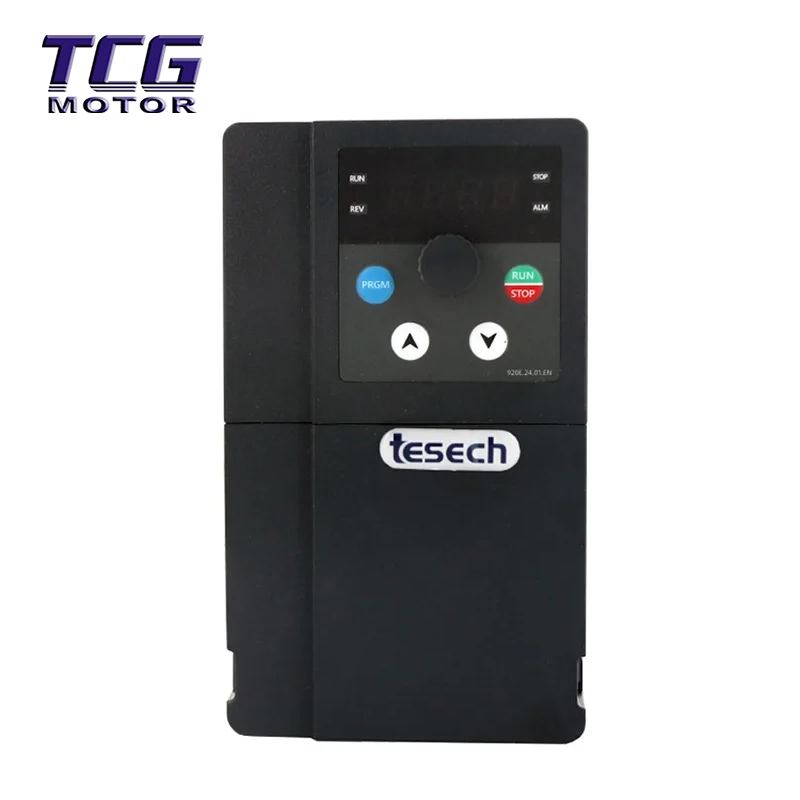

Käyttäjäystävällinen interaktiivinen kokemus: Varustettu monitoimisella LED-käyttöpaneelilla, joka tukee useiden parametrien, kuten taajuuden, jännitteen, virran ja tehon, reaaliaikaista seurantaa ja sisältää automaattisen parametrien vaihtamisen näyttötoiminnon, mikä helpottaa käyttöä ja huoltoa.

Kattava turvasuojaus: Varustettu yli 20 vianhavaitsemistoiminnolla, mukaan lukien invertteriyksikön suojaus, ylivirta, ylijännite, alijännite, vaihekatkos, ylikuumeneminen ja oikosulku maahan, mikä varmistaa laitteiden ja henkilökunnan turvallisuuden.

Tuotteen tekniset parametrit

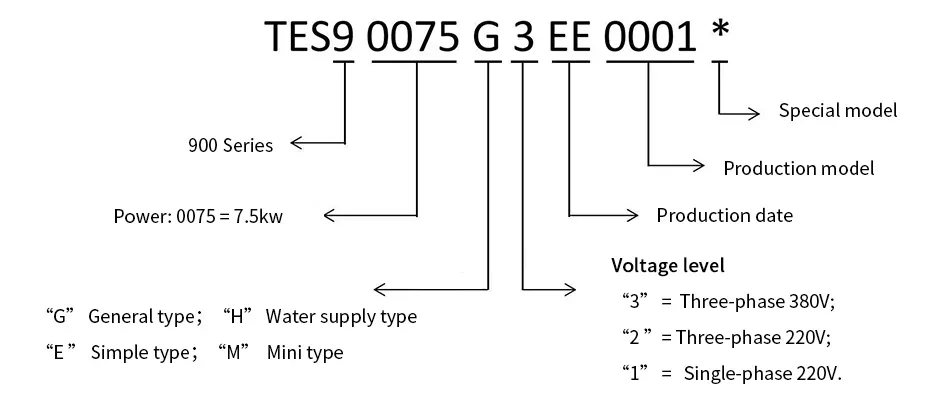

Tuotemallin nimeämissäännöt

900-sarjan taajuusmuuttajat on nimetty seuraavien sääntöjen mukaan:

Taajuusmuuttajan mallitaulukko

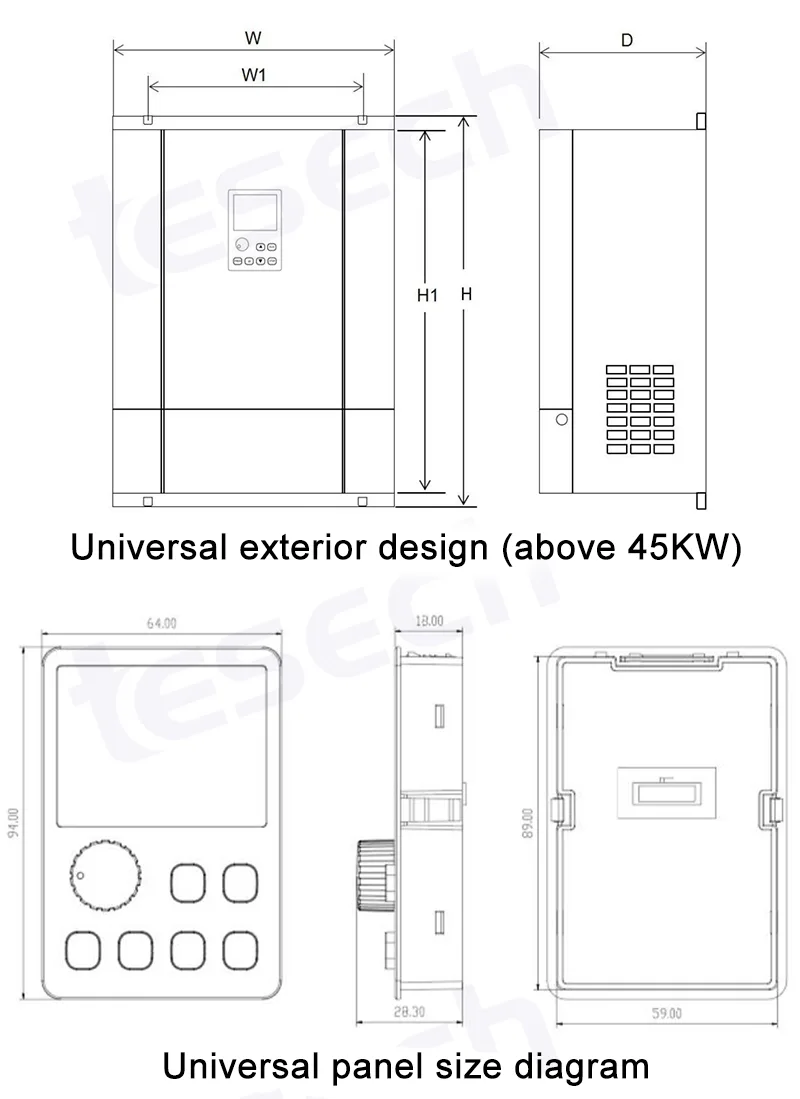

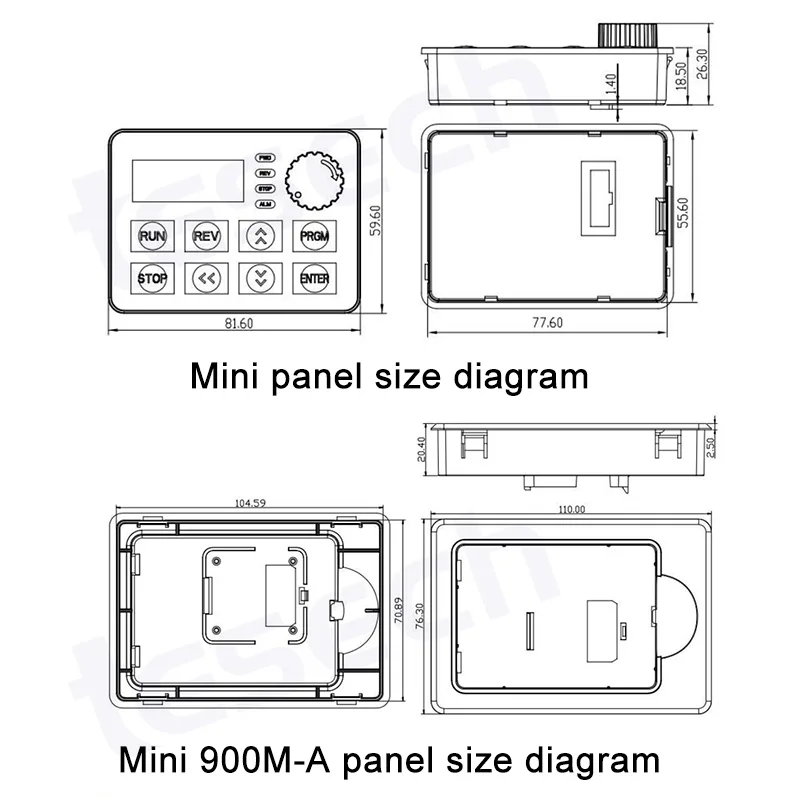

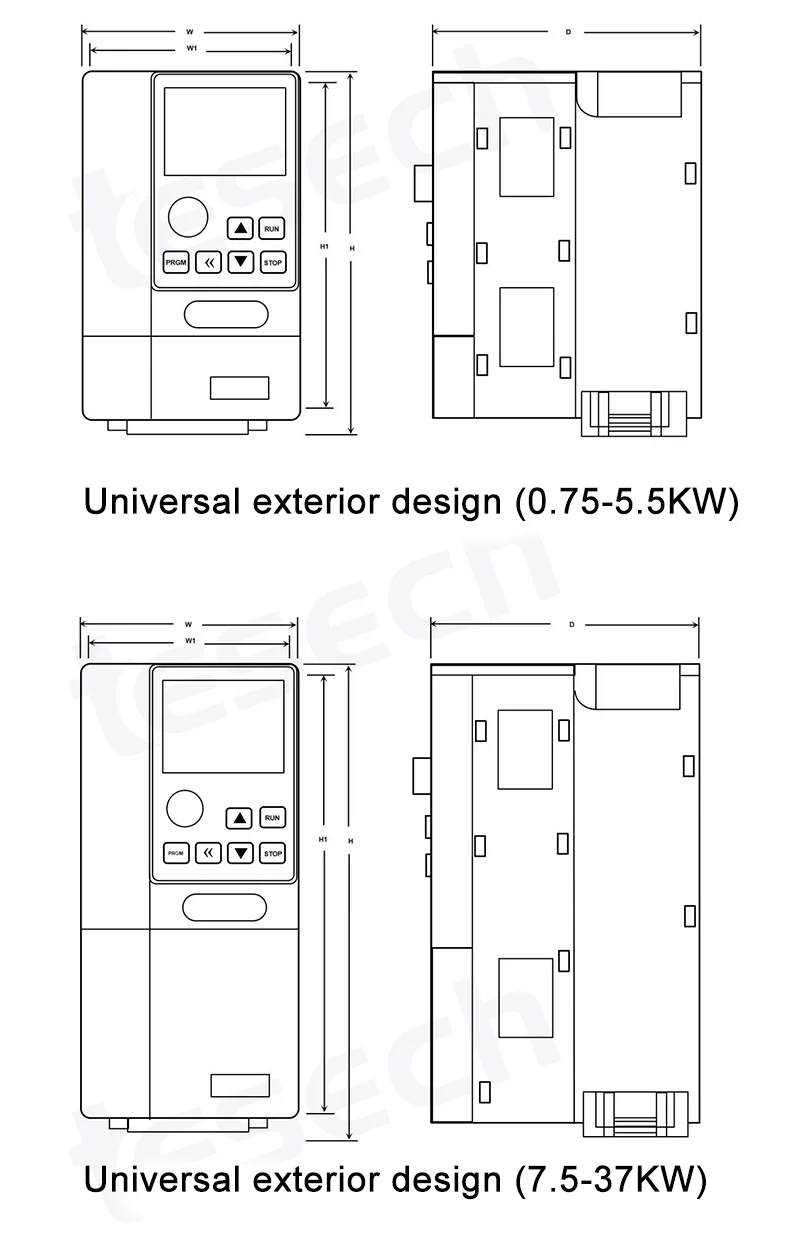

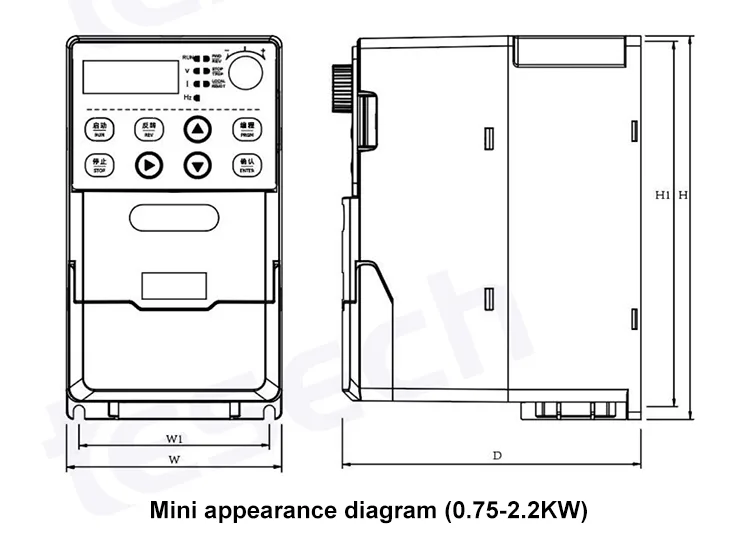

Tuotteen mitat taulukko

Sovellusalat ja skenaariot

900E-sarjan taajuusmuuttajaa, jolla on laaja tehoalue ja tehokas ohjausteho, käytetään laajalti seuraavilla aloilla:

Vesihuolto ja LVI: Vakiopaineiset vesihuoltojärjestelmät, keskusilmastointivesipumput, jäähdytystornituulettimet.

Teollinen valmistus: CNC-työstökoneet, tekstiilikoneet, paino- ja pakkauslaitteet, muovikoneet.

Materiaalin kuljetus: Kuljetinhihnat, hissit, sekoittimet.

Erikoissovellukset: Synkronisen moottorin ohjauksen tuen ansiosta se sopii erityisen hyvin kestomagneettisynkronisen moottorin käyttöskenaarioihin, joissa energiatehokkuus ja koko ovat kriittisiä.

Asennus- ja käyttöohjeet

1. Mekaaninen asennus

Ympäristövaatimukset: Asennusympäristön lämpötilan tulee olla -10 °C ja +50 °C välillä, kosteuden alle 90 % RH (ei kondensaatiota), eikä siinä saa olla syövyttäviä kaasuja ja sähköä johtavaa pölyä.

Tilavaatimukset: Lämmön hajauttamisen varmistamiseksi invertterin ylä- ja alapuolelle tulee varata riittävästi tilaa (suositus 10 cm ylä- ja 10 cm alapuolelle), ja molemmille puolille tulee jättää vähintään 5 cm tuuletusrakoja.

2. Sähköliitännät

Päävirtapiiri: Liitä tuloliittimet (R/S/T) kolmivaiheiseen virtalähteeseen ja lähtöliittimet (U/V/W) moottoriin. Virtajohdon vahingossa kytkeminen lähtöliittimiin on ehdottomasti kielletty.

Ohjauspiiri: Tukee useita signaalituloja, mukaan lukien 0-10 V analogiset signaalit (AI1), potentiometrit ja ulkoiset kytkinsignaalit (DI1/DI2).

Maadoitus: Taajuusmuuttajan PE-liittimen on oltava luotettavasti maadoitettu.

3. Nopea käyttöönottomenettely

1). Parametrien palautus: Aseta F0-31 = 1 tehdasasetusten palauttamiseksi.

2). Moottorin parametrit: Aseta F0-00 (teho), F0-01 (jännite), F0-02 (virta), F0-03 (taajuus) ja F0-04 (nopeus) moottorin tyyppikilven mukaan.

3). Ohjaustila: Aseta F3-00 = 2 valitaksesi synkronisen moottorin vektoriohjauksen (tarvittaessa SVC-tila).

4). Parametrien tunnistus: Aseta F0-06 suorittaaksesi staattisen tai dynaamisen parametrin tunnistamisen (vektoriohjausta varten).

5). Run Command: Aseta F0-19 valitaksesi suorituskanavan (paneeli/liitin) ja F0-20 valitaksesi taajuuslähde.

Pakkausluettelo ja toimitustiedot

Pakkausluettelo:

o TES 900E -invertterin pääyksikkö × 1

o Seinälle asennettu ohjauspaneeli (mukaan lukien liitäntäkaapeli) × 1

o Käyttöopas (mukaan lukien takuukortti) × 1

o Asennustarvikkeet (ruuvit/suojukset) × 1 sarja

Toimituskäytäntö:

o Toimitetaan 48 tunnin sisällä tilauksen tekemisestä (jos varastossa).

o Tarjottu ammattimainen logistiikkaseurantapalvelu.

Pakkaus & Toimitus

Pakkausmenetelmä: Pakkaamiseen käytetään antistaattisia pusseja + kovia pahvilaatikoita, ja ulkopakkauksessa käytetään erittäin lujia aaltopahvilaatikoita turvallisen kuljetuksen varmistamiseksi.

Toimitusaika: Vakiotuotteet lähetetään sovitun ajan kuluessa; räätälöidyt tuotteet toimitetaan sovittujen arkipäivien kuluessa.

Logistiikkakanavat: DHL-, FedEx-, UPS- ja meri-/lentorahtipalvelut ovat tuettuja.

FAQ

Q1: Voiko TES 900E käyttää kestomagneettisynkronista moottoria?

V: Kyllä. 900E-sarjan taajuusmuuttaja tukee anturitonta vektoriohjausta (SVC-tila) synkronisille moottoreille. Kun F3-00 on asetettu arvoon 2, yhdistettynä F0-06:n parametrien tunnistustoimintoon, se voi ajaa kestomagneettisynkronimoottoria täydellisesti, mikä tarjoaa korkean hyötysuhteen ja korkean vääntömomentin ohjaussuorituskyvyn.

Q2: Mitä minun tulee tehdä, jos paneelissa näkyy "Er01" invertteriyksikön suojausvirhe?

V: "Er01" johtuu yleensä ulostulon oikosulusta, maadoituksesta tai moduulin ylikuumenemisesta. Tarkista, onko moottorin eristys hyvä ja onko lähtöjohto vaurioitunut; tarkista, onko invertterin ilmakanava tukossa ja toimiiko puhallin normaalisti; Jos hälytys jatkuu ulkoisten vikojen vianmäärityksen jälkeen, ota yhteyttä tekniseen tukeen taajuusmuuttajakortin tai invertterimoduulin tarkistamiseksi.

Q3: Kuinka saavuttaa jatkuvan paineen vedensyöttötoiminto?

V: 900E-sarjan taajuusmuuttajassa on sisäänrakennettu tehokas PID-toiminto. Liitä vain paineanturin signaali AI1-liittimeen, valitse F1-00 PID-ohjearvoksi ja F1-02 valitse PID-takaisinkytkentälähteeksi AI1. Aseta sitten tavoitepainearvo arvolle F1-01 putkistoverkkovaatimusten mukaisesti.

Q4: Tarvitseeko taajuusmuuttaja säännöllistä huoltoa?

V: Kyllä. On suositeltavaa tarkastaa se 6-12 kuukauden välein. Keskity pölyn puhdistamiseen jäähdytystuulettimesta ja ilmakanavista, löystyneiden sisäisten ruuvien tarkistamiseen ja johtojen liittimien palamisen varalta. Jos sitä on säilytetty pitkään (yli vuoden), ikääntymistä edeltävä hoito tulee suorittaa käyttöohjeen mukaisesti ennen käyttöä.
