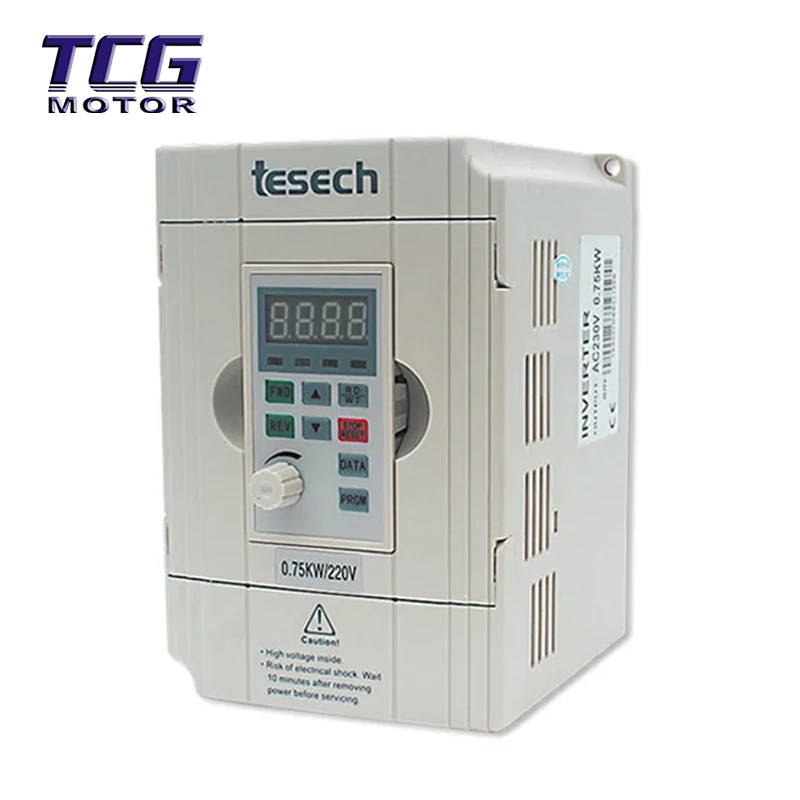

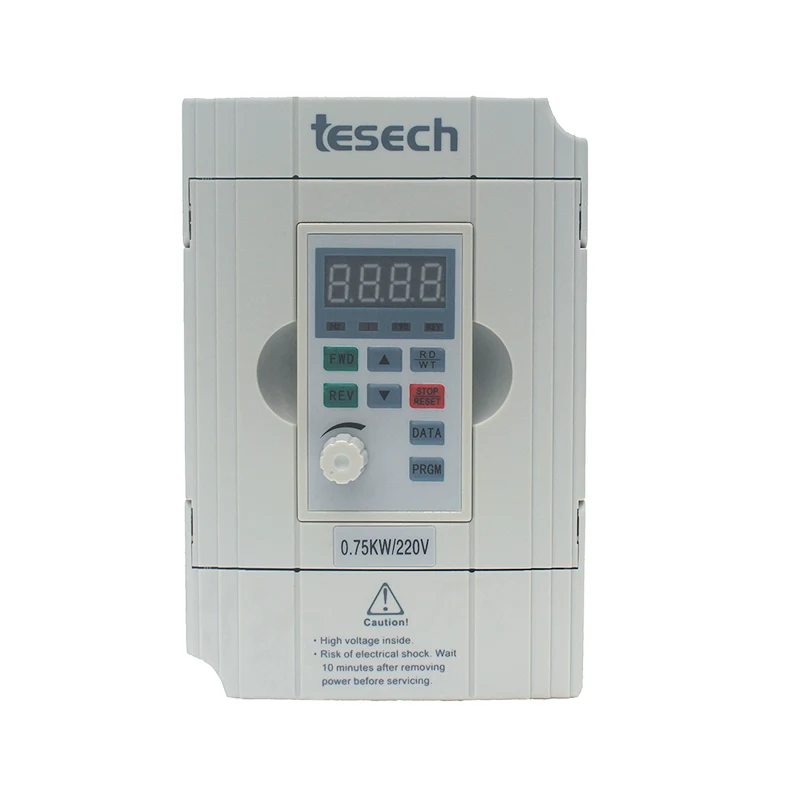

0,75 kW:n yleiskäyttöinen taajuusmuuttaja

Yleiskäyttöisellä 0,75 kW:n taajuusmuuttajalla on merkittäviä teollisuustason erilaisia ​​etuja:

Vector Core, korkea vääntömomentti matalalla taajuudella: Se käyttää yksinomaan SVC-vektoriohjausalgoritmia, joka tukee moottorin parametrien itsetunnistusta (kiinteä/täysviritys) jopa 0,75 kW:n teholla. Tavallisiin V/F-invertteriin verrattuna se tarjoaa vakaamman vääntömomentin alhaisilla nopeuksilla välttäen ongelmia, kuten "liikkumattomuus" tai "nopeuden vaihtelut".

Yhtenäinen alusta kaikilla tehoalueilla: Sillä on sama teollinen ohjauslogiikka kuin keski- ja suuritehoisissa inverttereissä. Se tukee PID-prosessin ohjausta, moninopeuksista ohjelmointia (16 nopeutta) ja PLC-perustoimintoja, mikä mahdollistaa monimutkaiset automatisoidut prosessit jopa 0,75 kW:lla, ei vain yksinkertaista käynnistys-pysäytysnopeuden säätöä.

Teollinen suojarakenne: Seinään kiinnitettävää rautakuorirakennetta (tyyppi A/tyyppi M) hyödyntävä se tarjoaa erinomaisen lämmönpoiston verrattuna muovikuorilla varustettuihin miniinverttereihin, jotka kestävät tehokkaasti pölyä ja sähkömagneettisia häiriöitä teollisuusympäristöissä varmistaen luotettavan 24/7 jatkuvan toiminnan.

Täysiporttinen viestintä, tulevaisuuden skaalautuvuus: Standardi RS-485-tiedonsiirtorajapinta (tukee Modbus-RTU-protokollaa), jopa 0,75 kW:n erillinen laite voidaan helposti liittää isäntätietokoneen valvontajärjestelmään, ja liitäntä on varattu teollisille esineiden Internet (IIoT) -sovelluksille.

Tuotteen tekniset parametrit

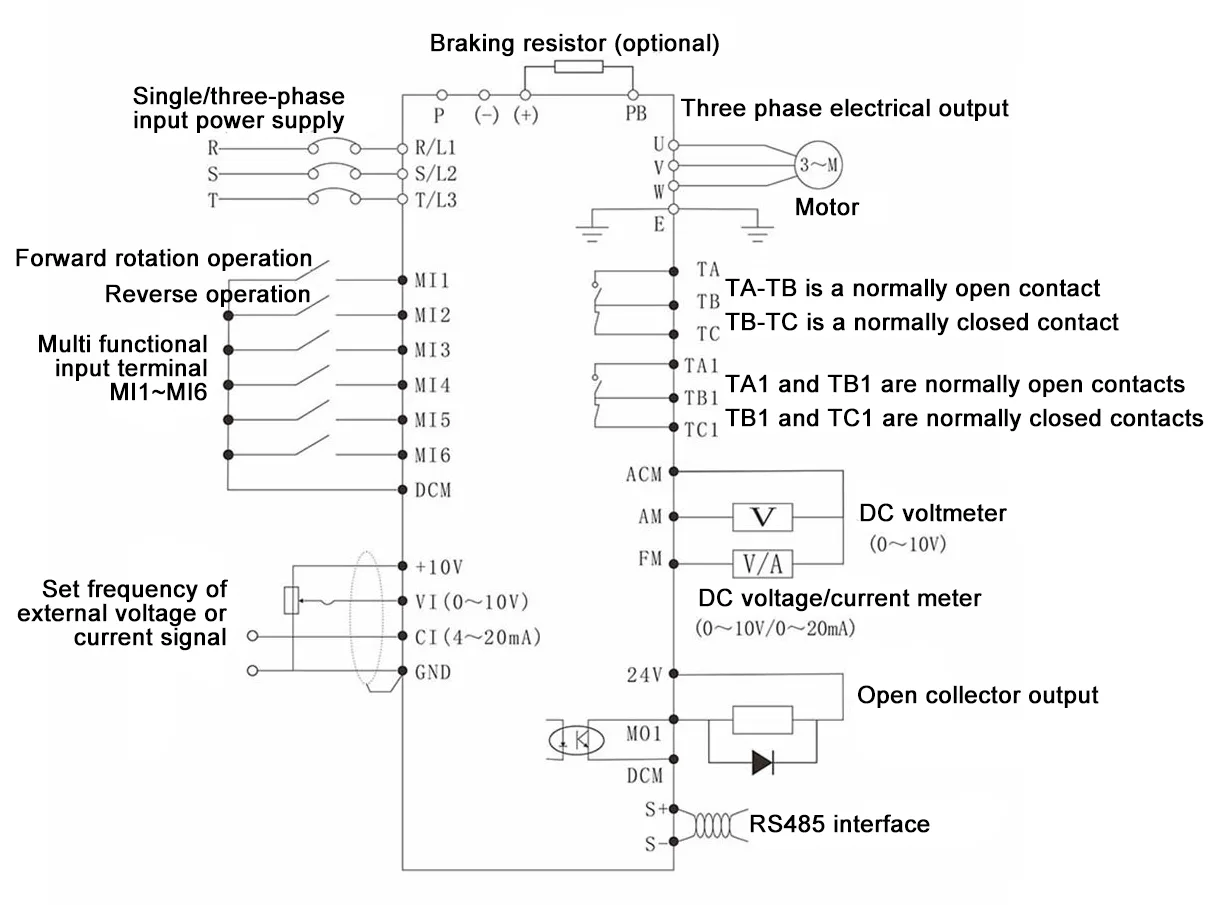

Perus kytkentäkaavio

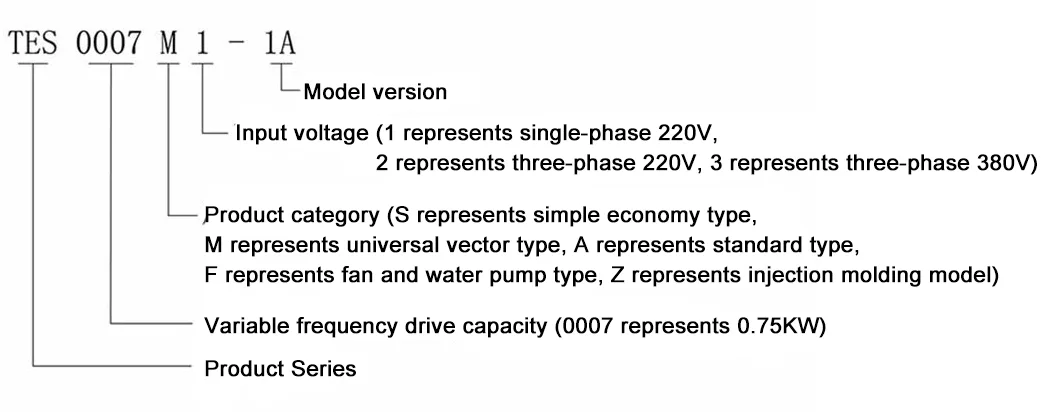

Tuotemallin kuvaus

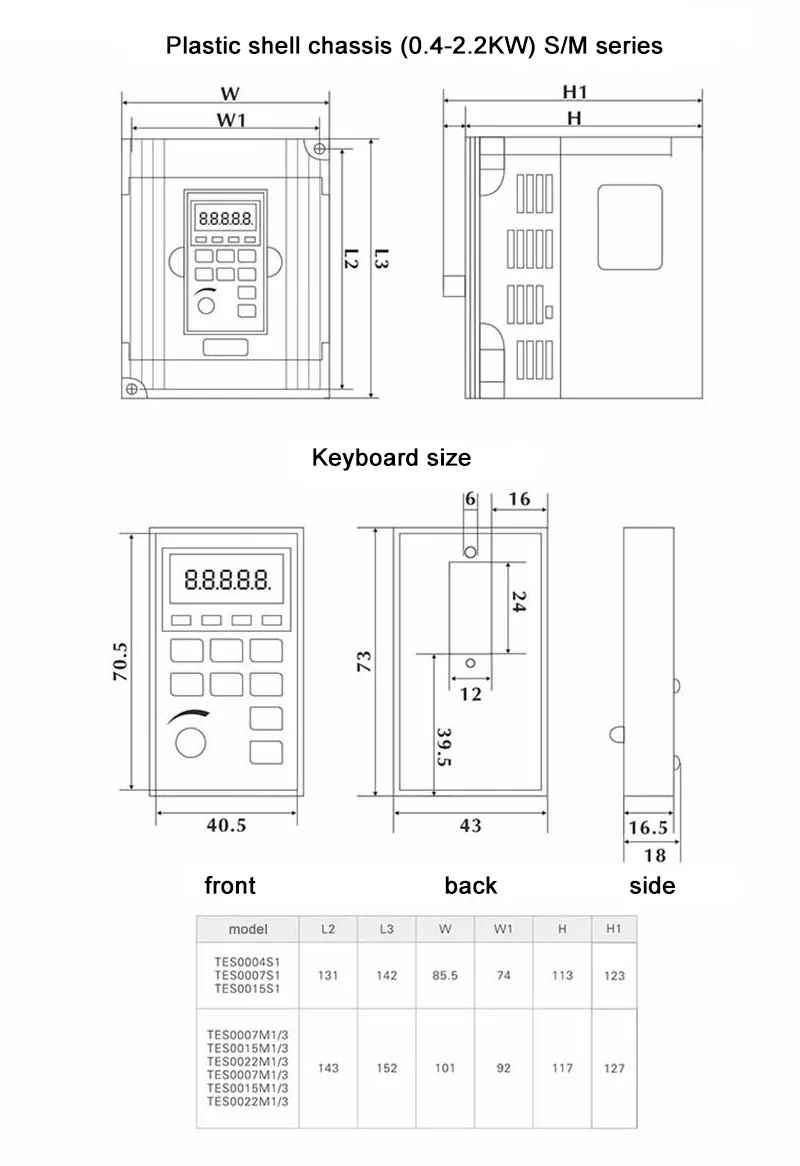

Tuotteen ääriviivapiirros

Sovellusalat ja skenaariot

0,75 kW:n yleiskäyttöistä taajuusmuuttajaa, jolla on korkea vääntömomentti ja korkea luotettavuus, käytetään laajalti seuraavilla aloilla:

Tarkkuuskoneet: CNC-kaiverruskoneet, pienet hiomakoneet, pakkauskoneet, sekoittimet.

Automaatiolaitteet: Kuljetinhihnajärjestelmät, automaattiset ovenohjausjärjestelmät, painokoneet.

LVI- ja vesihuolto: Pienet keskusilmastointipuhaltimet, apupumppuohjaus vakiopaineisiin vesihuoltojärjestelmiin.

Tekstiilien painatus ja värjäys: Pienet piirustuskoneet, kelauslaitteet (erinomaisten vääntömomentin säätöominaisuuksien ansiosta).

Asennus- ja käyttöohjeet

1. Mekaaninen asennus

Ympäristövaatimukset: Ympäristön lämpötilan on oltava -10 °C ja +50 °C välillä ja kosteuden alle 90 % RH (ei kondensaatiota).

Tilanvaraus: Seinäasennuksessa koneen ylä- ja alapuolelle on varattava vähintään 100 mm tuuletustilaa. Älä tuki ilmanottoaukkoa.

2. Sähköliitäntä

Päävirtapiiri: Liitä tehonsyöttö teholiittimiin (R/S/T) ja kytke moottori moottorin liittimiin (U/V/W). Käänteinen kytkentä on ehdottomasti kielletty!

Jarrukokoonpano: 0,75 kW:n mallissa on tyypillisesti sisäänrakennettu jarruyksikkö. Nopeaa jarrutusta varten kytke ulkoinen jarruvastus (kytketty P/+- ja PB-liittimiin).

3. Nopea virheenkorjausmenettely

1). Parametrien palautus: Aseta F0-27 = 3 tehdasasetusten palauttamiseksi.

2). Moottorin parametrien asettaminen: Aseta F2-01 (teho) arvoksi F2-05 (nopeus) moottorin tyyppikilven mukaisesti.

3). Valitse ohjaustila: Aseta F0-01 = 0 valitaksesi Vector Control (SVC) tai F0-01 = 2 valitaksesi V/F Control.

4). Parametrien tunnistus (suositus): Aseta F2-11 = 2 (täysi viritys) tai 1 (staattinen viritys) ja paina Run-painiketta, jotta invertteri oppii automaattisesti moottorin parametrit.

5). Toimintatesti: Ohjaa käynnistystä/pysähdystä paneelin RUN-painikkeella tai ulkoisissa liittimissä ja säädä potentiometriä tai painikkeita taajuuden asettamiseksi.

FAQ

Q1: Voiko 0,75 kW:n yleiskäyttöinen taajuusmuuttaja käynnistyä raskaalla kuormalla?

V: Ehdottomasti. 0,75 kW:n yleiskäyttöinen taajuusmuuttaja tukee vektoriohjausta (SVC) ja käynnistysmomentti on jopa 150 %. Raskaassa käytössä oleville laitteille, kuten sekoittimille tai murskaimille, joiden teho on 0,75 kW, on suositeltavaa asettaa moottorin tyyppikilven parametrit ryhmässä F2 ja suorittaa moottorin parametrien tunnistus kohdassa F2-11, jotta saavutetaan optimaalinen pieninopeuksinen vääntömomentti.

Q2: Onko tässä invertterissä sisäänrakennettu jarruvastus?

V: Käsikirjan teknisten tietojen mukaan 37 kW:n ja sitä alhaisemmissa malleissa (mukaan lukien 0,75 kW) on sisäänrakennettu jarruyksikkö. Käyttäjien tarvitsee vain ostaa ulkoinen jarruvastus ja liittää se P(+)- ja PB-liittimiin; lisäjarruyksikköä ei tarvita, mikä säästää asennuskustannuksia.

Q3: Kuinka ohjata moottorin pyörimistä eteen- ja taaksepäin?

Voit hallita sitä useilla tavoilla:

Paneeliohjaus: Paina suoraan ohjauspaneelin FWD (eteenpäin) tai REV (taakse) -painiketta.

Liitinohjaus: Yhdistä MIn-liittimeen ulkoisella kytkimellä (F5-00 ja F5-01 on asetettava eteenpäin/taakse-toimintoon).

Parametrien vaihto: Asetus F0-09 muuttaa suoraan käyntisuunnan komentoa ilman, että moottorin johdotusta tarvitsee muuttaa.

Q4: Tuottaako taajuusmuuttaja paljon lämpöä?

V: 0,75 kW:n malli tuottaa suhteellisen vähän lämpöä, mutta sen käyttöiän varmistamiseksi se on asennettava pystysuoraan esteettömällä ylä- ja alailmanvaihdolla. Jos ympäristön lämpötila ylittää 40 °C, on suositeltavaa vähentää yksikköä tai asentaa tuuletin pakkojäähdytystä varten.
