5,5 kW:n yleiskäyttöinen taajuusmuuttaja

Verrattuna pienempitehoiseen malliin, 5,5 kW:n yleiskäyttöisessä taajuusmuuttajassa on kattavat parannukset lämmönpoistorakenteessa, ylikuormituskapasiteetissa ja pääteliitännöissä. Se käsittelee helposti raskaat käynnistykset ja ankarat teollisuusympäristöt, joten se on ihanteellinen ydin tuotannon tehokkuuden parantamiseen ja energiansäästöjen saavuttamiseen.

Raskas vektoriohjaus, huoleton ylikuormitus: Tukee 150 % korkeaa ylikuormituskapasiteettia (60 sekuntia), mikä vastaa täydellisesti 5,5 kW:n moottorin korkeita vääntömomenttivaatimuksia käynnistyksen yhteydessä. Käynnistetäänpä sitten sekoitin uudelleen materiaalitukoksen jälkeen tai käynnistetään hissi täydellä kuormalla, se tarjoaa vahvan käynnistysmomentin, mikä ratkaisee täysin riittämättömästä tehosta johtuvan laukaisuongelman.

Teollisuustason rakennesuunnittelu, parannettu lämmönpoisto: Optimoitua itsenäistä ilmavirtausrakennetta ja vahvistettua jäähdytyselementtiä hyödyntäen 5,5 kW:n tehon tuottaman lämmön poistamiseksi se eristää tehokkaasti pölyn ja elektroniset komponentit, ehkäisee huonon lämmönhajoamisen aiheuttamia ylikuumenemishälytyksiä ja varmistaa vakaan 24/7 jatkuvan toiminnan korkeissa lämpötiloissa.

Monipuolinen laajennus ja korkea integrointi: Standardi RS-485-tiedonsiirtoliitäntä (Modbus-RTU-protokolla), joka tukee usean pumpun työkierron ohjausta, PID-vakiopaineista vedensyöttöä ja helppoa PLC-ohjelmointia. 5,5 kW:n mallissa on rikkaampi I/O-porttikokoonpano, mikä eliminoi tarpeen ostaa lisäohjainta monimutkaisten automaattisten ohjausjärjestelmien rakentamiseksi suoraan.

Sisäänrakennettu jarruyksikkö nopeaan reagointiin: 5,5 kW:n ja sitä alhaisemmissa malleissa on sisäänrakennettu jarruyksikkö (vaatii ulkoisen vastuksen). Koneissa, jotka vaativat nopeaa sammutusta tai toistuvaa pyörimistä eteen- ja taaksepäin, se estää tehokkaasti pumpun jännitteen nousun ja estää invertterin vian.

Tuotteen tekniset parametrit

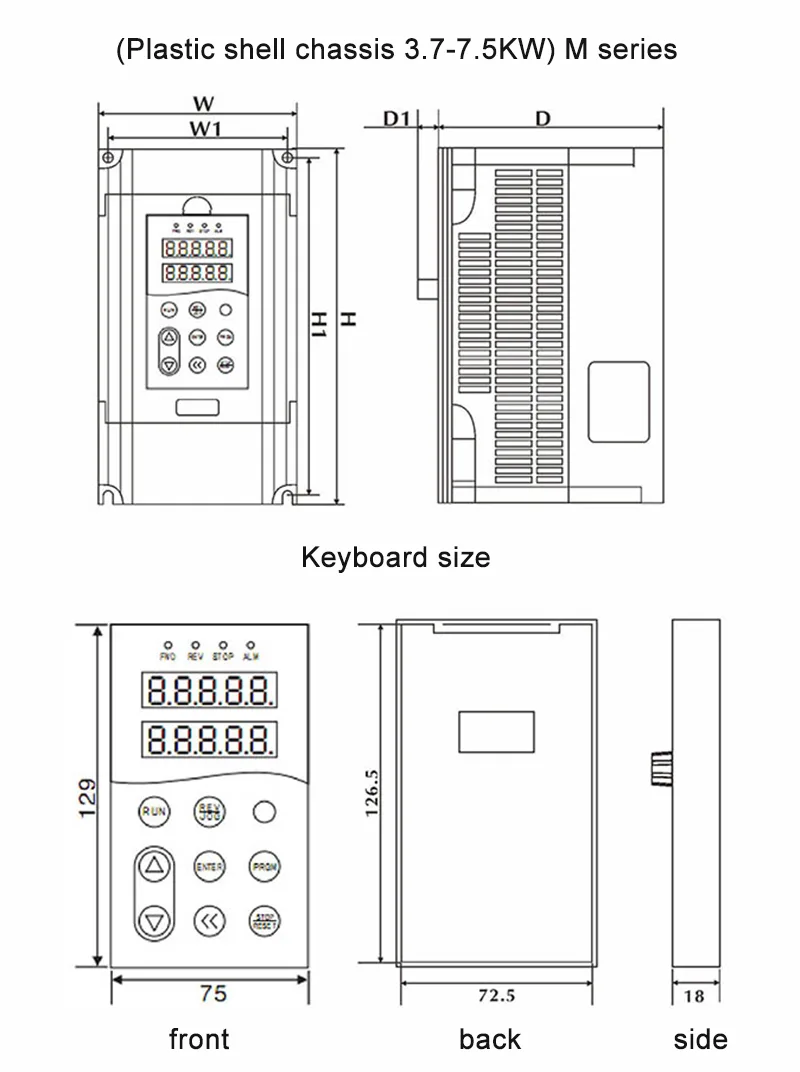

3,7–7,5 kW:n järjestelmän alustan tekniset tiedot

Sovellusalat ja skenaariot

5,5 kW:n yleiskäyttöistä taajuusmuuttajaa, jolla on vahva teho ja korkea luotettavuus, käytetään laajalti seuraavilla keskisuurilla teollisuuden aloilla:

Fluid Control: Keski- ja suuret jatkuvapaineiset vesihuoltojärjestelmät, keskusilmastoinnin kiertovesipumput, jäähdytystornipuhaltimet.

Koneiden valmistus: CNC-työstökoneiden karakäytöt, ruiskuvalukoneet, suulakepuristimet, tekstiilikoneet.

Materiaalin kuljetus: Hihnakuljettimet, hissit, sekoittimet, murskaimet.

Ympäristönsuojelulaitteet: Jätevedenpuhdistusilmastimet, vedenpoistokoneet.

Varotoimenpiteet

Jaettu maadoitus ehdottomasti kielletty: Vältä ehdottomasti maadoituselektrodin jakamista suurten sähkölaitteiden, kuten hitsauskoneiden ja voimakoneiden kanssa. Maadoitusjohdon tulee olla mahdollisimman paksu ja lyhyt.

Pitkän linjan lähetys: Jos taajuusmuuttajan ja moottorin välinen etäisyys ylittää 50 metriä, kantotaajuutta on pienennettävä (F0-15) tai asennettava lähtöreaktori moottorin eristyksen vaurioitumisen estämiseksi.

Pölynesto: Vaikka 5,5 kW:n mallilla on hyvä lämmönpoisto, on erittäin pölyisissä ympäristöissä (kuten tekstiilitehtaat ja puunjalostuslaitokset) suositeltavaa asentaa suojaverkko tai asentaa se erilliseen sähkökaappiin.

FAQ

Q1: Voiko 5,5 kW:n taajuusmuuttaja käyttää 7,5 kW:n moottoria?

V: Ei suositella. TES-390 5,5 kW:n taajuusmuuttajan nimellislähtövirta on 25 A, kun taas 7,5 kW:n moottorin nimellisvirta on tyypillisesti noin 15 A-17 A (riippuen jännitteestä). Vaikka virrat näyttävät täsmääviltä, ​​invertterin kapasiteettimarginaali on suunniteltu 5,5 kW:n moottorille. 7,5 kW:n moottorin pakottaminen käyttämään sitä voi helposti saada invertterin laukeamaan **ylivirta- (OC) tai ylikuormitussuojansa (OL)** käynnistyksen tai raskaan kuormituksen aikana. Noudata aina valintaperiaatetta "invertterin teho ≥ moottorin teho".

Q2: Vaatiiko 5,5 kW:n malli ulkoisen jarruvastuksen?

V: Jos laitteesi ei vaadi nopeaa pysähtymistä tai mahdollisia energiakuormia (kuten nostimet), jarruvastusta ei yleensä tarvita. Jos laitteistolla on kuitenkin suuri hitaus, se vaatii lyhyen pysähtymisajan tai siihen liittyy energian takaisinkytkentä, jarruvastus on kytkettävä; Muussa tapauksessa invertteri ilmoittaa **ylijännite (OV)** -vian.

Q3: Mitä eroja on 5,5 kW:n ja 0,75 KW:n mallien lämmönpoistossa?

V: 0,75 kW:n malli luottaa pääasiassa luonnolliseen konvektioon lämmönpoistoon, kun taas 5,5 kW:n malli tuottaa huomattavasti enemmän lämpöä. Siksi 5,5 kW:n mallissa on vakiona suuritehoinen jäähdytystuuletin, ja on suositeltavaa käyttää itsenäistä ilmakanavarakennetta lämpöä tuottavien komponenttien eristämiseksi ohjauspiiristä, mikä varmistaa vakaan toiminnan myös erittäin pölyisissä teollisuusympäristöissä.

Q4: Kuinka ratkaista sähkömagneettinen häiriöongelma, kun 5,5 kW:n moottori on käynnissä?

V: Pitkät 5,5 kW:n kaapelit ovat alttiita tuottamaan sähkömagneettista säteilyä, joka häiritsee viestintälaitteita. Suositukset: 1. Aja voimajohdot ja ohjauslinjat erillisissä kaapelihyllyissä; 2. Käytä suojattuja kaapeleita ohjauslinjoissa; 3. Asenna syöttöreaktori tai EMC-suodatin invertterin tuloon (suositus asiakirjan kohdassa 4.9).
