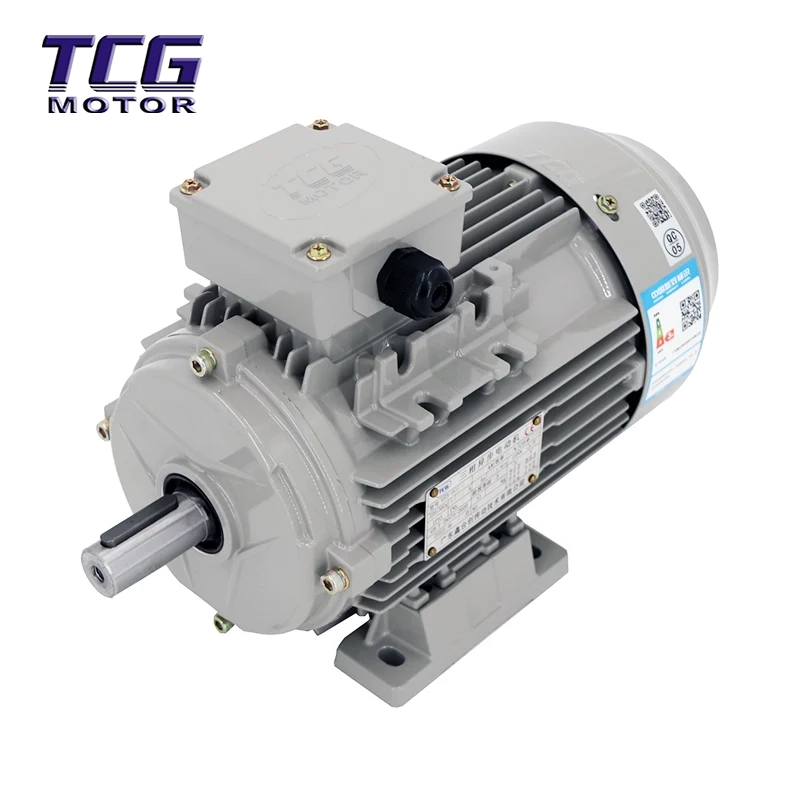

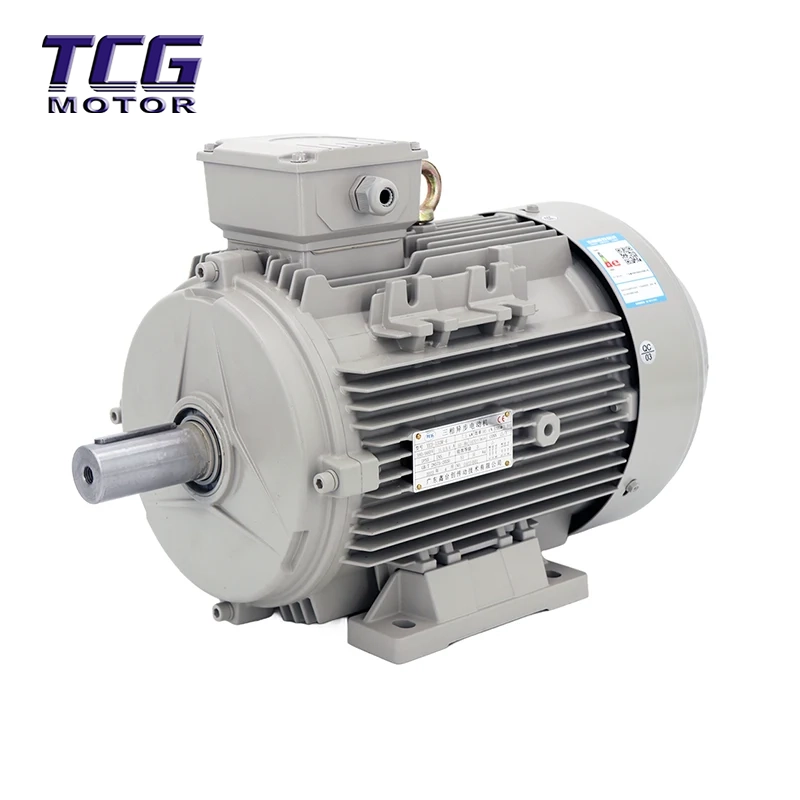

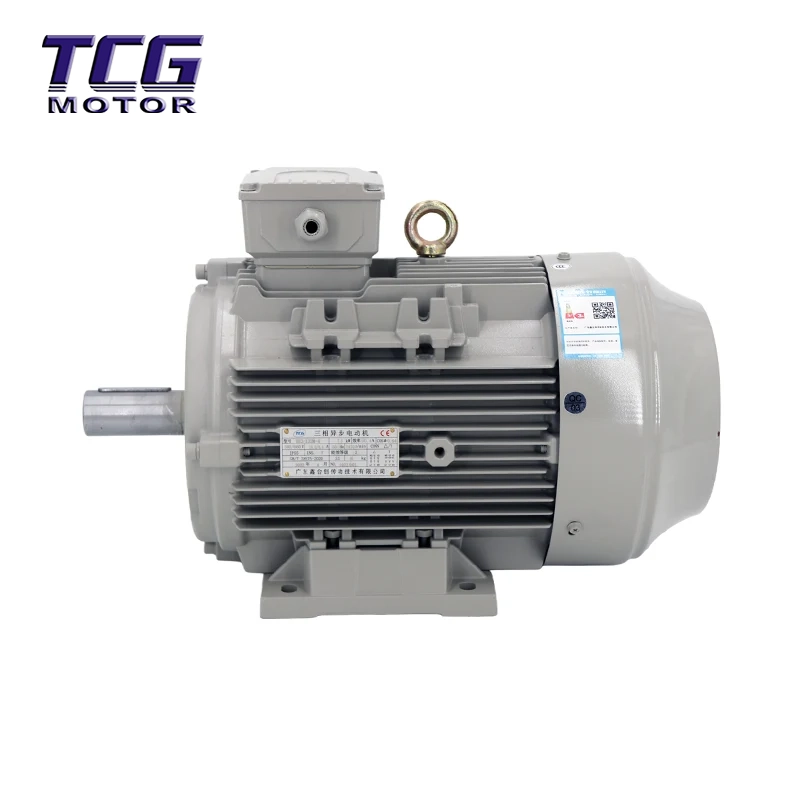

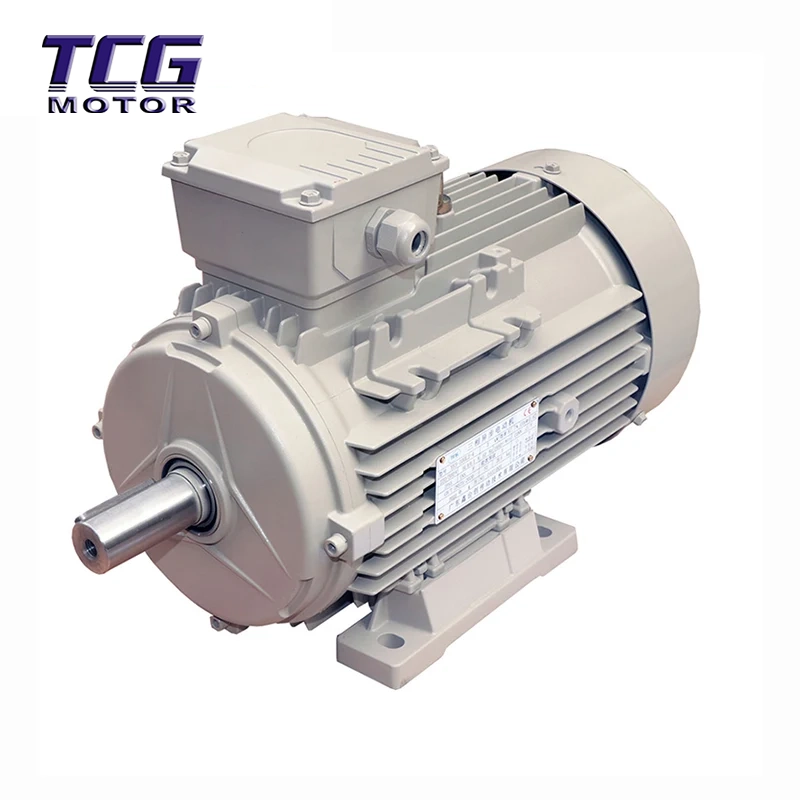

Tehokas moottori B3 jalkaan kiinnitetty

Varmista markkinaosuutesi Hengfun korkean kysynnän High Efficiency Motor B3 -jalalla. Kokeneena valmistajana tarjoamme hinnoittelurakenteita, jotka auttavat sinua pysymään kilpailun edellä.

Lähetä kysely

Tuotteen Kuvaus

Tässä High Efficiency -moottorissa B3 jalkaan asennetussa kotelossa on valettu alumiinirunko, joka ei ole vain kevyempi, vaan tarjoaa myös erinomaisen lämmönpoiston. Sen kompakti rakenne ja erinomainen eristysjärjestelmä (luokka F) tekevät siitä erityisen sopivan käytettäväksi öljy-, kemian- ja muissa ankarissa teollisuusympäristöissä. YE3-moottori tarjoaa vakaan ja luotettavan tehon jatkuvassa käytössä tai vaativissa tuotantoympäristöissä.

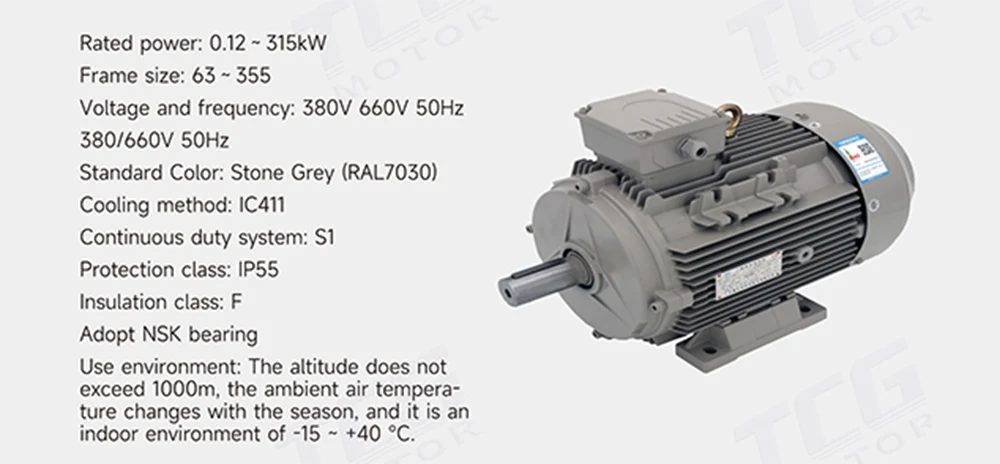

Tekniset tiedot

Parametri	Yksityiskohdat
Tehokkuusluokka	IE3 (Ultra-High Efficiency) täyttää kansalliset energiansäästöstandardit
Nimellistehoalue	0,12 kW - 315 kW (Laaja valikoima teollisiin sovelluksiin)
Kehyksen koko	71-355
Jännite ja taajuus	380V / 60Hz tai 50Hz (riippuu tietystä mallista)
Suojausluokka	IP55 (pölytiivis ja suojattu roiskevedeltä)
Eristysluokka	Luokka F (testattu luokkana B)
Jäähdytysmenetelmä	IC411 (itse tuulettuva / itsejäähdyttävä)
Vakioväri	Vaaleanharmaa (RAL 7050)

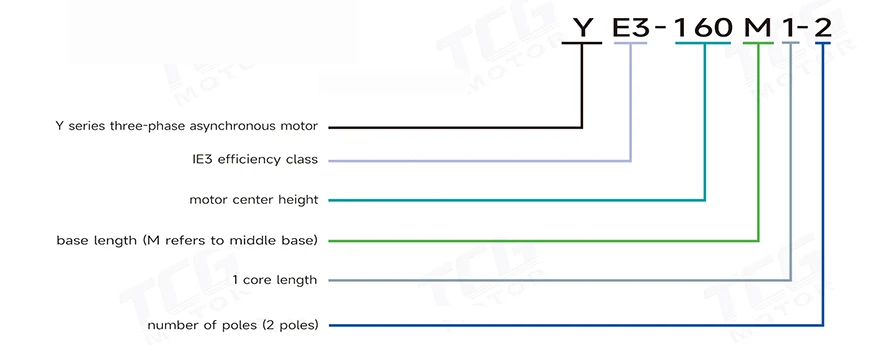

Mallin kuvaus

Teknisten tietojen taulukko

synkroninen nopeus 3000r/min
Tyyppi nro	Arvioitu ulostulo		Arvioitu nykyinen	Arvioitu nopeus	EFF	Tehoa tekijä COSΦ	Arvioitu Vääntömomentti Tst/Tn	Lukittu roottori / mitoitettu vääntömomentti Tst/Tn	Max/mitoitettu vääntömomentti Tm/Tn	Lukittu roottori / mitoitettu nykyinen Is/n	Melu LWA	Paino
Tyyppi nro	kW	HP	A	r/min	%		Nm				d3	KG
YE3-71M1-2	0.37	0.5	0.9	2800	73.8	0.81	1.3	2.3	2.2	7	64	7.5
YE3-71M2-2	0.55	0.75	1.3	2800	77.8	0.82	1.9	2.3	2.3	7	64	8
YE3-80M1-2	0.75	1	1.7	2870	80.7	0.82	2.5	2.3	2.3	7	62	1
YE3-80M2-2	1.1	1.5	2.4	2875	82.7	0.83	3.65	2.2	2.3	7.6	62	13
YE3-90S-2	1.5	2	3.2	2880	84.2	0.84	4.97	2.2	2.3	7.9	67	15
YE3-90L-2	2.2	3	4.6	2880	85.9	0.85	7.3	2.2	2.3	7.9	67	18
YE3-100L-2	3	4	6	2880	87.1	0.87	9.95	2.2	2.3	8.5	74	26
YE3-112M-2	4	5.5	7.8	2915	88.1	0.88	13.1	2.2	2.3	8.5	77	33
YE3-132S1-2	5.5	7.5	10.6	2935	89.2	0.88	17.9	2	2.3	8.5	79	48
YE3-132S2-2	7.5	10	14.4	2930	90.1	0.88	24.4	2	2.3	8.5	79	53
YE3-160M1-2	11	15	20.6	2950	91.2	0.89	35.6	2	2.3	8.5	81	110
YE3-160M2-2	15	20	27.9	2945	91.9	0.89	48.6	2	2.3	8.5	81	122
YE3-160L-2	18.5	25	34.2	2945	92.4	0.89	60	2	2.3	8.5	81	135
YE3-180M-2	22	30	40.5	2950	92.7	0.89	71.2	2	2.3	8.2	83	185
YE3-200L1-2	30	40	54.9	2965	93.3	0.89	96.6	2	2.3	7.5	84	230
YE3-200L2-2	37	50	67.4	2965	93.7	0.89	119	2	2.3	7.6	84	243
YE3-225M-2	45	60	80.8	2965	94	0.9	145	2	23	7.7	86	324
YE3-250M-2	55	75	98.5	2975	94.3	0.9	177	2	2.3	7.1	89	385
YE3-280S-2	75	100	134	2975	94.7	0.9	241	1.8	2.3	7.1	91	530
YE3-280M-2	90	120	160	2975	95	0.9	289	1.8	2.3	7.1	91	585
YE3-315S-2	110	150	195	2985	952	0.9	352	1.8	2.3	7.1	92	965
YE3-315M-2	132	180	234	2985	95.4	0.9	422	1.8	2.3	7.1	92	1070
YE3-315L1-2	160	220	279	2985	95.6	0.91	512	1.8	2.3	7.2	92	150
YE3-315L2-2	200	270	349	2985	95.8	0.91	640	1.8	2.2	7.2	92	1210
YE3-355M-2	250	340	436	2985	95.8	0.91	800	1.6	22	7.2	100	1670
YE3-355L-2	315	430	549	2985	95.8	0.91	1008	1.6	2.2 7.2	100	1865
synkroninen nopeus 1500 r/min
YE3-71M1-4	0.25	0.34	0.34	1400	73.5	0.74	1.7	2.1	2.2	6.6	55	7
YE3-71M2-4	0.37	0.5	0.5	1400	77.3	0.75	2.5	2.1	2.2	6.6	55	7.5
YE3-80M1-4	0.55	0.75	0.75	1430	80.8	0.75	3.7	2.4	2.3	6.6	56	11
YE3-80M2-4	0.75	1	1	1430	82.5	0.75	5.0	2.3	2.3	6.6	56	13
YE3-90S-4	1.1	1.5	1.5	1430	84.1	0.76	7.3	2.3	2.3	6.8	59	16
YE3-90L-4	1.5	2	2	1430	85.3	0.77	10.0	2.3	2.3	7	59	20
YE3-100L1-4	2.2	3	3	1450	86.7	0.81	14.5	2.3	2.3	7.6	64	28
YE3-100L2-4	3	4	4	1450	87.7	0.82	19.8	2.3	2.3	7.6	64	33
YE3-112M-4	4	5.5	5.5	1465	88.6	0.82	26.1	2.2	2.3	7.8	65	35
YE3-132S-4	5.5	7.5	7.5	1465	89.6	0.83	35.9	2	2.3	7.9	71	49
YE3-132M-4	7.5	10	10	1470	90.4	0.84	48.7	2	2.3	7.5	71	59
YE3-160M-4	11	15	15	1470	91.4	0.85	71.5	2.2	2.3	7.7	73	130
YE3-160L-4	15	20	20	1470	92.1	0.86	97.4	2.2	2.3	7.8	73	148
YE3-180M-4	18.5	25.0	25.0	1470.0	92.6	0.9	120.0	2.0	2.3	7.8	76.0	192
YE3-180L-4	22.0	30.0	30.0	1475.0	93.0	0.9	143.0	2.0	2.3	7.8	76.0	206
YE3-200L-4	30.0	40.0	40.0	1480.0	93.6	0.9	194.0	2.0	2.3	7.3	76.0	275
YE3-225S-4	37.0	50.0	50.0	1480.0	93.9	0.9	239.0	2.0	2.3	7.4	78.0	325
YE3-225M-4	45.0	60.0	60.0	1485.0	942.0	0.9	290.0	2.0	2.3	7.4	78.0	350
YE3-250M-4	55.0	75.0	75.0	1490.0	94.6	0.9	354.0	2.0	2.3	7.4	79.0	435
YE3-280S-4	75.0	100.0	100.0	490.0	95.0	0.9	481.0	2.0	2.3	6.7	80.0	585
YE3-280M-4	90.0	120.0	120.0	1490.0	952.0	0.9	577.0	2.0	2.3	6.9	80.0	663
YE3-315S-4	110.0	150.0	150.0	1490.0	95.4	0.9	705.0	2.0	2.2	7.0	88.0	1010
YE3-315M-4	132.0	180.0	180.0	1490.0	95.6	0.9	846.0	2.0	2.2	7.0	88.0	140
YE3-315L1-4	160.0	220.0	220.0	1490.0	95.8	0.9	1026.0	2.0	2.2	7.1	88.0	1210
YE3-315L2-4	200.0	270.0	270.0	1490.0	96.0	0.9	1282.0	2.0	2.2	7.1	88.0	285
YE3-355M-4	250.0	340.0	340.0	1495.0	96.0	0.9	1597.0	2.0	2.2	7.1	95.0	1680
YE3-355L-4	315.0	430.0	430.0	1495.0	96.0	0.9	2012.0	2.0	2.2	7.1	95.0	1870

Huomautus: Yllä olevat parametrit, mitat ja paino ovat vain viitteellisiä, katso lisätietoja todellisesta tuotteesta.

synkroninen nopeus 1000r/min
Tyyppi nro	Arvioitu ulostulo		Arvioitu nykyinen	Arvioitu nopeus	EFF	Tehoa tekijä COSΦ	Arvioitu Vääntömomentti Tst/Tn	Lukittu roottori / mitoitettu vääntömomentti Tst/Tn	Max/mitoitettu vääntömomentti Tm/Tn	Lukittu roottori / mitoitettu nykyinen Is/n	Melu LWA	Paino
Tyyppi nro	kW	HP	A	r/min	%		Nm				d3	KG
YE3-71M1-6	0.18	0.25	0.6	900	63.9	0.66	1.9	1.9	2	6	52	8.5
YE3-71M2-6	0.25	0.34	0.8	900	68.6	0.68	2.7	1.9	2	6	52	10
YE3-80M1-6	0.37	0.5	1.1	920	73.5	0.7	3.8	1.9	2	6	54	1
YE3-80M2-6	0.55	0.75	1.5	920	77.2	0.72	5.7	1.9	2.1	6	54	13
YE3-90S-6	0.75	1	2.0	945	78.9	0.7	7.6	2	2.1	6	57	16
YE3-90L-6	1.1	1.5	2.8	950	81	0.73	1.1	2	2.1	6	57	20
YE3-100L-6	1.5	2	3.8	950	82.5	0.73	15.1	2	2.1	6.5	61	26
YE3-112M-6	2.2	3	5.4	965	84.3	0.74	21.8	2	2.1	6.6	65	32
YE3-132S-6	3	4	7.2	975	85.6	0.74	29.4	2	2.1	6.8	69	44
YE3-132M1-6	4	5.5	9.5	975	86.8	0.74	39.2	2	2.1	6.8	69	53
YE3-132M2-6	5.5	7.5	12.7	975	88	0.75	53.9	2	2.1	7	69	58
YE3-160M-6	7.5	10	16.2	980	89.1	0.79	73.1	2	2.1	7	73	120
YE3-160L-6	1	15	23.1	980	90.3	0.8	107.2	2	2.1	7.2	73	145
YE3-180L-6	15	20	30.9	980	91.2	0.81	146	1.9	2.1	7.3	73	188
YE3-200L1-6	18.5	25	37.8	985	91.7	0.81	197	1.9	2.1	7.3	73	242
YE3-200L2-6	22	30	44.8	985	92.2	0.81	213	1.9	2.1	7.4	73	262
YE3-225M-6	30	40	59.1	985	92.9	0.83	291	1.9	2.1	6.9	74	320
YE3-250M-6	37	50	71.7	985	93.3	0.84	359	1.9	2.1	7.1	76	398
YE3-280S-6	45	60	85.8	990	93.7	0.85	434	1.9	2	7.3	78	532
YE3-280M-6	55	75	103	990	94.1	0.86	531	1.9	2	7.3	78	583
YE3-315S-6	75	100	143	990	94.6	0.84	723	1.9	2	6.6	83	965
YE3-315M-6	90	120	170	990	94.9	0.85	868	1.9	2	6.7	83	1085
YE3-315L1-6	110	150	207	990	95.1	0.85	1061	1.9	2	6.7	83	175
YE3-315L2-6	132	180	244	990	95.4	0.86	1273	1.9	2	6.8	83	1230
YE3-355M1-6	160	220	296	995	95.6	0.86	1536	1.9	2	6.8	85	1575
YE3-355M2-6	200	270	365	995	95.8	0.87	1920	1.9	2	6.8	85	1760
YE3-355L-6	250	340	456	995	95.8	0.87	2390	1.9	2	6.8	85	1920
synkroninen nopeus 750r/min
YE3-80M1-8	0.18	0.25	0.8	630	58.7	0.61	2.7	1.8	1.9	5.2	52	11
YE3-80M2-8	0.25	0.34	1.0	640	64.1	0.61	3.7	1.8	1.9	5.7	52	13
YE3-90S-8	0.37	0.5	1.3	660	69.3	0.61	5.4	1.8	1.9	6.2	56	16
YE3-90L-8	0.55	0.75	1.9	660	73	0.61	8.0	1.8	2	5.9	56	21
YE3-100L1-8	0.75	1	2.3	690	75	0.67	10.4	1.8	2	6.2	59	25
YE3-100L2-8	1.1	1.5	3.1	690	77.7	0.69	15.2	1.8	2	6.2	59	29
YE3-112M-8	1.5	2	4.1	700	79.7	0.7	20.5	1.8	2	6.7	61	31
YE3-132S-8	2.2	3	5.7	710	81.9	0.71	29.6	1.8	2	6.7	64	47
YE3-132M-8	3	4	7.5	710	83.5	0.73	40.4	1.8	2	6.9	64	56
YE3-160M1-8	4	5.5	9.8	720	84.8	0.73	53.1	1.9	2	6.9	68	108
YE3-160M2-8	5.5	7.5	13.1	720	86.2	0.74	73.0	1.9	2	6.9	68	19
YE3-160L-8	7.5	10	17.4	720	87.3	0.75	99.5	1.9	2	6.6	68	140
YE3-180L-8	1	14.67	25.1	730	87.5	0.76	143.9	2	2	6.6	70	199
YE3-200L-8	15	20	34.1	730	88	0.76	196.2	2	2	6.6	73	250
YE3-225S-8	18.5	24.67	41.1	730	90	0.76	242.0	1.9	2	6.6	73	297
YE3-225M-8	22	29.33	47.4	740	90.5	0.78	283.9	1.9	2	6.6	73	315
YE3-250M-8	30	40	63.4	740	91	0.79	387.2	1.9	2	6.6	75	424
YE3-280S-8	37	49.33	77.8	740	91.5	0.79	477.5	1.9	2	6.6	76	522
YE3-280M-8	45	60	94.1	740	92	0.79	580.7	1.9	2	6.6	76	567
YE3-315S-8	55	73.33	11	740	92.8	0.81	709.8	1.8	2	6.6	82	795
YE3-315M-8	75	100	151	740	93	0.81	967.9	1.8	2	6.6	82	900
YE3-315L1-8	90	120	178	740	93.8	0.82	1161.5	1.8	2	6.6	82	845
YE3-315L2-8	110	146.67	217	740	94	0.82	1419.6	1.8	2	6.6	82	1125
YE3-355M1-8	132	176	261	740	94.2	0.82	1703.5	1.8	2	6.4	89	1467
YE3-355M2-8	160	213.33	315	740	94.2	0.82	2064.9	1.8	2	6.4	89	1585
YE3-355L-8	200	266.67	387	740	94.5	0.83	2581.1	1.8	2	6.4	89	1823

Huomautus: Yllä olevat parametrit, mitat ja paino ovat vain viitteellisiä, katso lisätietoja todellisesta tuotteesta.

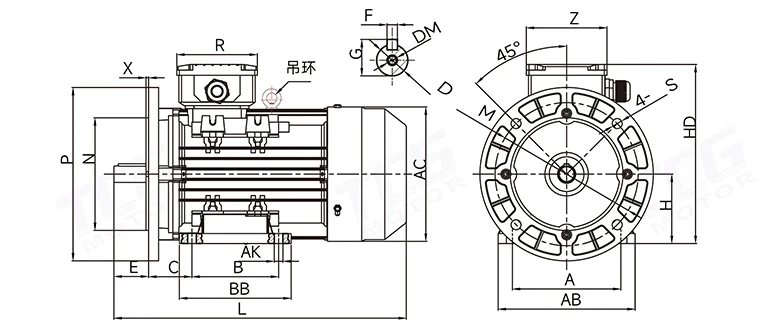

Asennusmitta

YE3 (lE3) 71-132 IM B35 asennus ja kokonaismitat

Ei.	Napainen numero	Koko: (mm)
Ei.	Napainen numero	A	B	C	D	E	F	G	H	K	M	N	P	R	S	Z	AB	AC	BB	DM	HD	L
71 milj	2,4,6	12	90	45	14	30	5	16	71	7	130	110	160	93	10	93	140	140	112	M5"12	190	290
80 milj	2,4,6.8	125	100	50	19	40	6	21.5	80	10	165	130	200	93	12	93	158	155	130	M6"16	205	330
90S	2,4,6,8	140	100	56	24	50	8	27	90	10	165	130	200	93	12	93	175	168	130	MB*19	225	365
90L	2,4,6,8	140	125	56	24	50	8	27	90	10	165	130	200	93	12	93	175	168	155	M8*19	225	390
100L	2.4,6.8	160	140	63	28	60	8	31	100	12	215	180	250	104	15	104	200	195	175	M10*22	260	450
112 milj	2,4,6,8	190	140	70	28	60	8	31	112	12	215	180	250	113	15	113	225	220	176	M10'22	290	450
132S	2.4,6.8	216	140	89	38	80	10	41	132	13	265	230	300	113	15	113	255	260	185	MI2*28	330	505
132 milj	2,4,6,8	216	178	89	38	80	10	41	132	13	265	230	300	113	15	113	255	260	223	MI2*28	330	535
160 milj	2,4,6.8	254	210	108	42	110	12	37	160	14.5	300	250	350	152	18.5	162	314	314	260	M16"36	411	608
160L	2,4,6,8	254	254	108	42	110	12	37	160	14.5	300	250	350	152	18.5	162	314	314	304	M16'36	411	652
180 milj	2,4,8	279	241	121	48	110	14	42.5	180	14.5	300	250	350	152	18.5	162	349	355	311	M16*36	447	688
180L	46.8	279	279	121	48	110	14	42.5	180	14.5	300	250	350	152	18.5	162	349	355	349	M16°36	447	726
200L	2,4,6,8	318	305	133	55	140	16	49	200	16.5	350	300	400	190	18.5	210	388	397	369	M20*42	499	779
225S	4.8	356	286	149	60	110	18	53	225	18.5	400	350	450	190	18.5	210	431	446	368	M20*42	547	824
225 milj	2	356	311	149	55	140	16	49	225	18.5	400	350	450	190	18.5	210	431	446	393	M20*42	547	819
225 milj	46.8	356	311	149	60	140	18	53	225	18.5	400	350	450	190	18.5	210	431	446	393	M20*42	547	849
250 milj	2	406	349	168	60	140	18	53	250	24	500	450	550	218	18.5	248	484	485	445	M20*42	608	910
250 milj	4,6,8	406	349	168	65	140	18	58	250	24	500	450	550	218	18.5	248	484	485	445	M20*42	608	910
280S	2	457	368	190	75	140	18	58	280	24	500	450	550	218	18.5	248	542	547	485	M20*42	667	982
280S	4,6,8	457	368	190	65	140	20	67.5	280	24	500	450	550	218	18.5	248	542	547	485	M20*42	667	982
280 milj	2	457	419	190	65	140	18	58	280	24	500	450	550	218	18.5	248	542	547	536	M20*42	667	1033
280 milj	4.6.8	457	419	190	75	140	20	67.5	280	24	500	450	550	218	18.5	248	542	547	536	M20*42	667	1033
315S	2	508	406	216	65	140	18	58	315	28	600	550	660	280	24	320	628	620	570	M20*42	842	1194
315S	46.8	508	406	216	80	170	22	71	315	28	600	550	660	280	24	320	628	620	570	M20*42	842	1224
315 milj	2	508	457	216	65	140	18	58	315	28	600	550	660	280	24	320	628	620	680	M20*42	842	1304
315 milj	46.8	508	457	216	80	170	22	71	315	28	600	550	660	280	24	320	628	620	680	M20*42	842	1334
315 litraa	2	508	508	216	65	140	18	58	315	28	600	550	660	280	24	320	628	620	680	M20*42	842	1304
315 litraa	4,6,8	508	508	216	80	170	22	71	315	28	600	550	660	280	24	320	628	620	680	M20*42	842	1334
355 milj	2	670	560	254	75	140	20	67.5	355	28	740	680	800	330	24	380	726	698	750	M20*50	997	1486
355 milj	4,6,8	610	560	254	95	170	25	86	355	28	740	680	800	330	24	380	726	698	750	M24*50	997	1516
355L	2	610	630	254	75	140	20	67.5	355	28	740	680	800	330	24	380	726	698	750	M20*50	997	1486
355L	46.8	610	630	254	95	170	25	86	355	28	740	680	800	330	24	380	726	698	750	M24*50	997	1516

Huomaa: 71-90 moottorissa ei ole nostorengasta

Tuotteen edut ja ominaisuudet

Energiansäästö: IE3-energiatehokkuusluokan moottorina se vähentää merkittävästi energiahävikkiä perinteisiin moottoreihin verrattuna, mikä auttaa yrityksiä vähentämään sähkökustannuksia merkittävästi.

Kestävyys: High Efficiency Motor B3 Foot Mounted käyttää valettua alumiinikoteloa, joka ei ainoastaan vähennä moottorin painoa, vaan myös parantaa lämmönpoistotehokkuutta varmistaen pitkän aikavälin vakaan toiminnan sisätiloissa -15 ℃ - +40 ℃.

Vähähiilinen: Energiankäyttöä parantamalla hiilidioksidipäästöjä vähennetään, mikä vastaa nykyaikaisen teollisuuden vihreän kehityksen suuntausta.

Suuri monipuolisuus: High Efficiency Motor B3 Foot Mounted -moottorin asennusmitat ja teho ovat kansainvälisten standardien mukaisia, mikä helpottaa vanhempien laitemallien vaihtamista ilman, että asennusperustaa tarvitsee muuttaa.

Sovellusalueet

High Efficiency Motor B3 Foot Mounted -moottoria käytetään laajalti seuraavilla teollisuudenaloilla erinomaisen suojaustehonsa (IP55) ja ankaran ympäristön kestävyyden ansiosta:

Petrokemian: Soveltuu sovelluksiin, jotka vaativat pöly- ja korroosiosuojausta.

Kaivos ja metallurgia: Täyttää raskaan ja jatkuvan käytön teolliset tarpeet.

Yleiset koneet: pumput, tuulettimet, kompressorit jne.

High Efficiency Motor Applications

Pakkaus & Toimitus

Pakkaus: Tämä High Efficiency Motor B3 Foot Mounted on pakattu erittäin lujaan aaltopahvilaatikkoon tai mukautettuun puiseen laatikkoon, joka on täysin kääritty EPE-helmipuuvillalla, jotta se suojaa iskuilta ja kosteudelta kuljetuksen aikana.

Toimituskäytäntö: Ota yhteyttä asiakaspalveluun vakiomalleissa ja ei-standardeissa mukautetuissa malleissa (kuten erikoisakselin pituudet tai jännitteet). Tuemme maailmanlaajuista meri-/DHL-/lentorahtia.

Yrityksen vahvuus

Corporate Strength

Yrityksen kunnianosoitukset ja pätevyydet

Honors and Qualifications

Kumppanimerkit

Partner Brands

FAQ

Q1: Mitä eroa on YE3-moottorilla ja perinteisillä Y-sarjan moottoreilla?

V: YE3-sarja on päivitetty korvike Y-, Y2- ja YX3-sarjoille. YE3 saavuttaa IE3 erittäin korkean energiatehokkuusluokituksen, mikä säästää enemmän energiaa kuin perinteinen Y-sarja. Se hyödyntää myös edistyneempää valettua alumiinikotelotekniikkaa paremman lämmönpoiston ja kevyemmän painon saavuttamiseksi.

Kysymys 2: Voidaanko tätä High Efficiency Motor B3 -jalkaan asennettavaa moottoria käyttää ulkona?

V: Tämä High Efficiency Motor B3 -jalkaan asennettava moottori on suunniteltu sisätiloihin sopivalla lämpötila-alueella -15 ℃ - +40 ℃. Vaikka sen suojausluokka on IP55 (tarjoaa jonkin verran vesisuihkukestävyyttä), sen käyttöiän pidentämiseksi on suositeltavaa käyttää sitä suojatussa ympäristössä.

Q3: Mikä on IE3-energiatehokkuusstandardi?

V: IE3 on "erittäin korkea hyötysuhde" Kansainvälisen sähköteknisen komission (IEC) kolmivaiheisten asynkronisten moottoreiden energiatehokkuusstandardeissa. IE3-moottoreiden käyttö on paras käytäntö vastata kansallisiin energiansäästö- ja päästöjen vähentämiskäytäntöihin ja vähentää yritysten käyttökustannuksia.

Hot Tags: Kiinassa korkean hyötysuhteen moottori B3 jalkaan asennettu valmistaja, toimittaja, tehdas

Aiheeseen liittyvä luokka

Lähetä kysely

Yhteystiedot



Osoite

No. 5 Chaoyang Industrial Road, Yayao Town, Heshan City, Guangdongin maakunta, Kiina


Puh

+86-13929025653


Sähköposti

hf2@hshengfu.com

Etsitkö luotettavaa moottorikumppania? Ota yhteyttä Hengfuun saadaksesi nopean tarjouksen joukkotilauksista. Taataan kilpailukykyiset tehdashinnat ja ammattitaitoiset OEM-palvelut.
