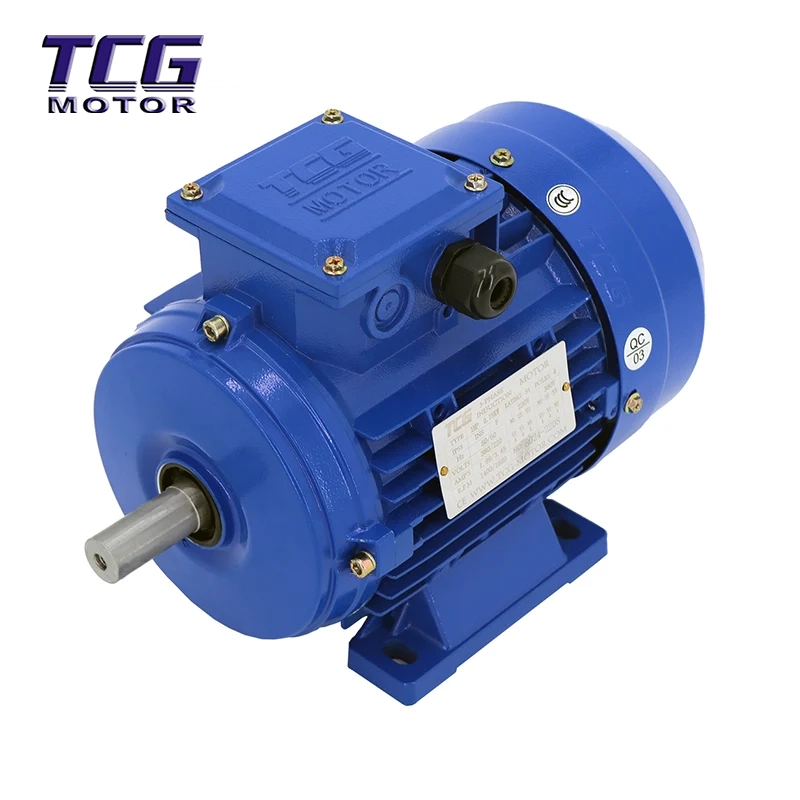

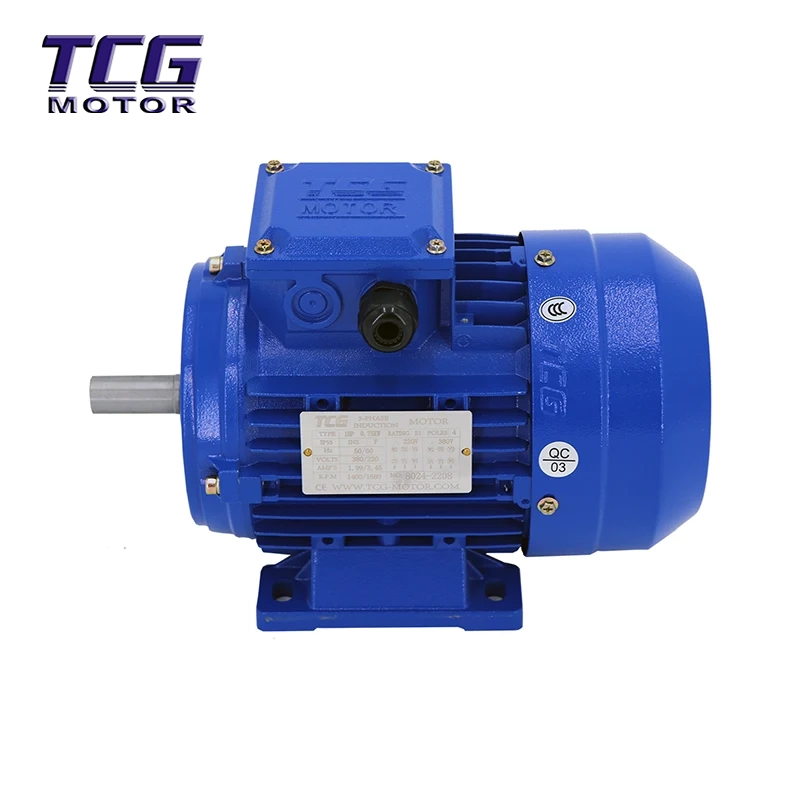

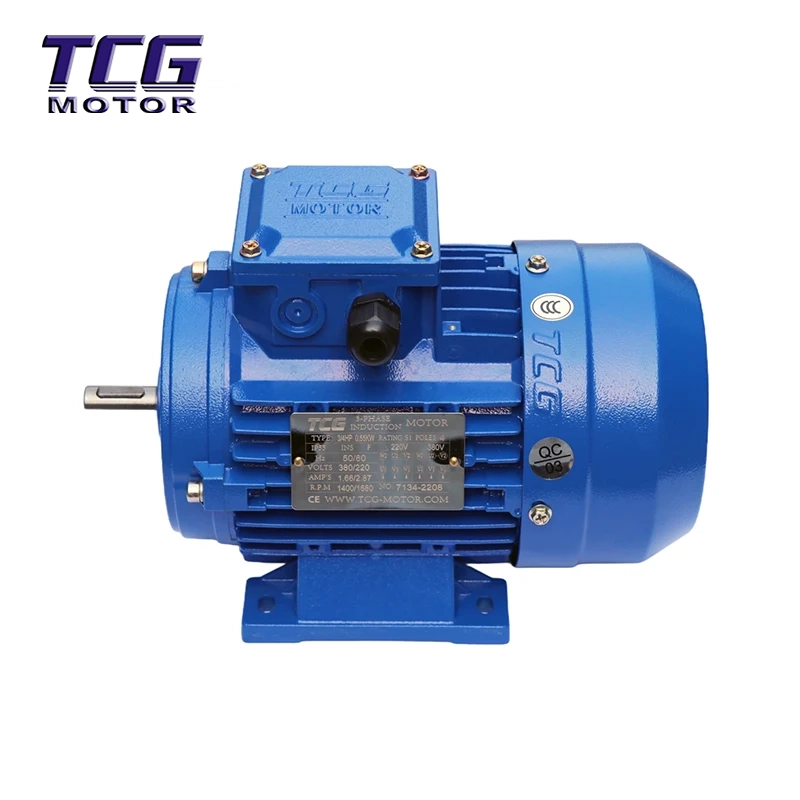

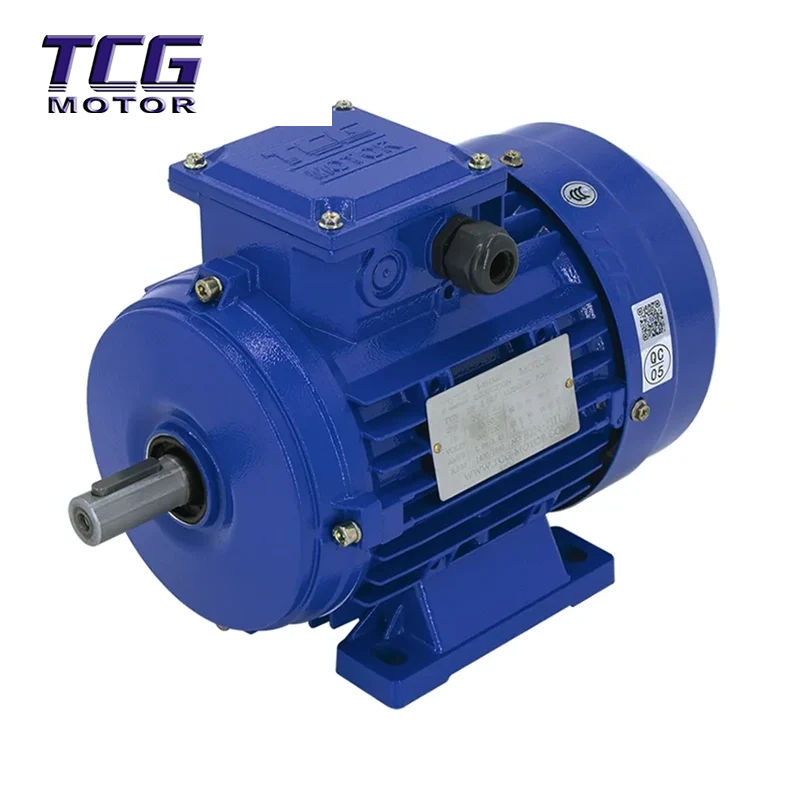

Alumiininen kotelomoottori B3, jalkaan kiinnitetty

Hengfu, johtava moottorivalmistaja, jolla on yli 30 vuoden kokemus, esittelee alumiinikotelon moottorin B3 jalkaan asennetun . Tässä tehokkaassa AC-moottorissa on kevyt ja luja alumiiniseoskotelo, joka takaa erinomaisen lämmönpoiston ja IP55-suojauksen. Suunniteltu NSK-laakereilla, luokan F eristyksellä ja 100 % puhdasta kuparikäämityksellä, tehtaallamme suoraan B3-sarjamme on CE- ja ISO9001-sertifioitu. Olipa kyseessä tukkumyynti tai OEM/ODM-projekti, Hengfu tarjoaa luotettavia, IE3-energiaa säästäviä ratkaisuja maailmanlaajuisille voimansiirto- ja teollisuuskoneille.

Lähetä kysely

Tuotteen Kuvaus

Hengfu-alumiinikotelomoottori B3 jalkaan asennettuna on suunniteltu menestymään vaativissa ympäristöissä, ja se tarjoaa laajan tehoalueen 0,06 kW:sta 7,5 kW:iin kahdeksassa vakiokehyskoossa. Tämä moottori on IEC-mittojen ja IE3-tehokkuusstandardien mukainen, ja siinä on korroosionkestävä alumiinikuori, joka takaa nopean jäähdytyksen ja kevyen jalanjäljen. Sen ydin on rakennettu pitkäikäiseksi, ja se hyödyntää tarkkoja NSK-laakereita ja luokan F eristystä, jotta se takaa vakaan, hiljaisen toiminnan myös kosteissa tai pölyisissä olosuhteissa. Kiinassa toimivana lähdetehtaana tarjoamme maailmanlaajuisille asiakkaille vakaat toimitusajat ja räätälöidyt asennusvaihtoehdot, mikä tekee siitä ihanteellisen käyttöratkaisun kuljetus-, pakkaus-, elintarvikejalostus- ja kemianlaitteisiin.

RAKENNE JA OMINAISUUDET

Alumiinikotelomoottori B3 jalkaan asennettu koko rakenne, hyvä tiivistyskyky. Ja täyttää IP55-standardin ulkokuoren suojauksen osalta.

Jäähdytyselementtirakenne tarjoaa suuren pinta-alan ja korkean lämpökapasiteetin, jotta moottorit voivat toimia hyvin erittäin kauheassa käyttöympäristössä.

Tarkka dynaamisen tasapainon kompensointi ja hiljaiset laakerit tekevät moottorista sujuvamman ja hiljaisemman.

F eristysluokilla.

Kun ulostuloakselin esiasetettu tiivistyslaite on yhdistetty variaattoriin ja supistimeen, tiivistys on turvallisempaa.

IEC-kokostandardin ja IM-asennetun muodon välillä on erinomainen vaihtokelpoisuus.

PÄÄMATERIAALI

Ulkokuori: Alumiiniseos

Akseli: 40Cr lämpöjalostettu teräs

Sähkömagneettinen lanka: Poly-QZ-2; Polymidi QZY-2

Si-teräslevy: DW470/600/800

Laakeri: C&U; NSK; NTN; SKF; MUUTA

SPRAY MUOTO

RAL9006 hopea

RAL5010 sininen

TAI CHUANG MOOTTORIN OSIEN KAAVIO

TAI CHUANG 3-VAIHEET MOOTTORIT

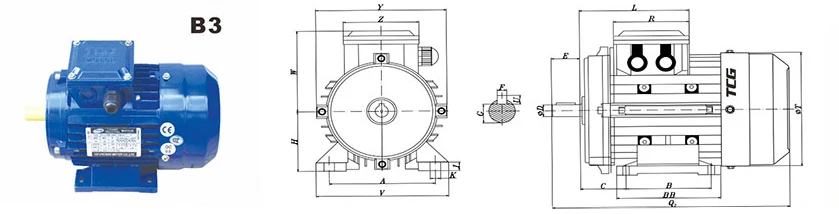

Aluminum Housing Motor B3 Foot Mounted

Ei.	A	B	C	D	E	F	G	H	1	Q2	U	V	W	Y	BB	L	R	T	Z	K	Vaihtuvataajuinen moottori
TC56	90	71	35	9	20	3	7.3	56	10	204	3	110	77	108	87	90	65	112	65	5.8	-
TC63	100	80	43	11	23	4	8.8	63	9	222	4	126	84	119	100	101	70	120	70	8	282
TC71	112	90	47	14	30	5	11.3	71	10	247	5	140	94	136	110	116	80	139	80	7	302
TC80	125	100	51	19	40	6	15.8	80	10	287	6	159	108	153	125	130	90	156	90	10	343
TC90	140	100 (125)	56	24	50	8	20	90	12	315 (34)	7	180	110	158	130 (155)	134	90	162	90	10	370 (388)
TC100	160	140	63	28	60	8	24	100	14	389	7	200	150	191	176	134	104	196	104	12	443
TC112	190	140	71	28	60	8	24	112	15	398	7	224	147	204	176	170	130	204	130	12	-
TC132	216	140 (178)	89	38	80	10	33	132	16	457 (503)	8	255	174	243	185 (220)	187	140	243	150	13	-

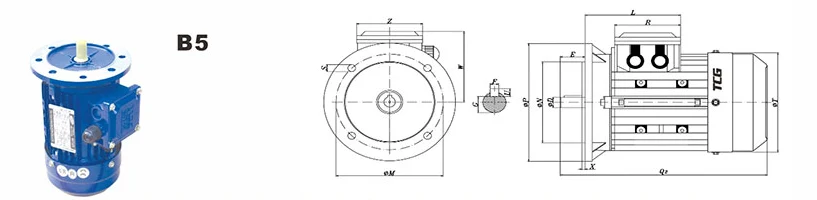

Aluminum Housing Motor B3 Foot Mounted

Ei.	D	E	F	G	M	N	P	Q₂	S	U	W	X	L	R	T	Z	Vaihtuvataajuinen moottori
TC56	6	20	3	7.3	100	80	120	204	7	3	77	2.5	90	65	112	65	-
TC63	11	23	4	8.8	115	95	140	222	9.5	4	84	3	97	70	120	70	282
TC71	14	30	5	11.3	130	110	160	247	9.5	5	94	3.5	115	80	139	80	302
TC80	19	40	6	15.8	165	130	200	286	11	6	108	3.5	130	90	156	90	343
TC90	24	50	8	20	165	130	200	315 (340)	11	7	111	3.5	129	90	162	90	370 (388)
TC100	28	60	8	24	215	180	250	390	15	7	150	4	141	104	196	104	443
TC112	28	60	8	24	215	180	250	398	15	7	147	4	170	130	204	130	-
TC132	38	80	10	33	265	230	300	457 (503)	15	8	174	4	187	140	243	150	-

Note: Frequency conversion, braking, and encoder can be added; The rectifier of the DC brake motor is external, with the same size as above. () edustaa kokoa 90L ja 132M.

TC ALUMIINISHELL MOTOR PERFORMACE PARAMETEI

TYYPPI	POWER (KW)	Arvioitu Nopeus (R/MIN)	Arvioitu Nykyinen (A)	Tehoa Tekijä COSΦ	Arvioitu Vääntömomentti (W.P)	Käynnistys Kerroin	Laakeri Kerroin	Ylikuormitus Kerroin	Paino (kg)
2P n₀= 3000 r/min
TC5612	0.09	2800	0.32	0.68	0.307	2.3	2.3	6	2.6
TC5622	0.12	2800	0.38	0.71	0.410	2.3	2.3	6	3.1
TC5632	0.18	2800	0.65	0.70	0.614	2.3	2.3	6	3.6
TC6312	0.18	2800	0.51	0.80	0.614	2.2	2.2	5.5	3.8
TC6322	0.25	2800	0.67	0.81	0.853	2.2	2.2	5.5	3.8
TC6332	0.37	2800	1.05	0.78	1.26	2.2	2.2	6.1	4.2
TC7112	0.37	2800	0.98	0.81	1.26	2.2	2.2	6.1	5.4
TC7122	0.55	2800	1.33	0.82	1.88	2.2	2.3	6.1	5.9
TC7132	0.75	2800	1.82	0.83	2.56	2.3	2.3	6.1	6.4
TC8012	0.75	2800	1.78	0.83	2.56	2.2	2.3	6.1	8.1
TC8022	1.1	2800	2.49	0.84	3.75	2.2	2.3	7	9.3
TC90S2	1.5	2840	3.34	0.84	5.04	2.2	2.3	7	10.9
TC90L2	2.2	2840	4.69	0.85	7.40	2.2	2.3	7	13.8
TC100L2	3	2860	6.14	0.87	10.0	2.2	2.3	7.5	19.6

TYYPPI	POWER (KW)	Arvioitu Nopeus (R/MIN)	Arvioitu Nykyinen (A)	Tehoa Tekijä COSΦ	Arvioitu Vääntömomentti (W.P)	Käynnistys Kerroin	Laakeri Kerroin	Ylikuormitus Kerroin	Paino (kg)
4P n₀= 1500 r/min
TC5614	0.06	1380	0.28	0.58	0.410	2.4	2.4	6	3.3
TC5624	0.09	1380	0.39	0.61	0.614	2.4	2.4	6	3.3
TC5634	0.12	1380	0.52	0.62	0.819	2.4	2.4	6	3.8
TC6314	0.12	1380	0.43	0.72	0.819	2.1	2.2	4.4	4.0
TC6324	0.18	1380	0.61	0.73	1.23	2.1	2.2	4.4	4.0
TC6334	0.25	1380	0.86	0.67	1.71	2.1	2.2	5.2	4.5
TC6344	0.37	1380	1.2	0.67	2.50	2.1	2.2	5.2	4.8
TC7114	0.25	1400	0.76	0.74	1.71	2.1	2.2	5.2	5.2
TC7124	0.37	1400	1.07	0.75	2.53	2.1	2.2	5.2	5.3
TC7134	0.55	1400	1.66	0.7	3.75	2.4	2.3	5.2	6.2
TC7144	0.75	1400	2.1	0.68	5.12	2.4	2.3	6	7.2
TC8014	0.55	1400	1.54	0.75	3.75	2.4	2.3	5.2	7.8
TC8024	0.75	1400	1.99	0.76	5.12	2.3	2.3	6	9.3
TC8034	1.1	1400	2.78	0.77	7.40	2.3	2.3	6	10.6
TC90S4	1.1	1420	2.80	0.77	7.40	2.3	2.3	6	11.3
TC90L4	1.5	1420	3.65	0.79	10.1	2.3	2.3	6	14.2
TC100L1-4	2.2	1420	5.05	0.81	14.8	2.3	2.3	7	19.7
TC100L2-4	3	1420	6.64	0.82	20.2	2.3	2.3	7	23.9

TYYPPI	POWER (KW)	Arvioitu Nopeus (R/MIN)	Arvioitu Nykyinen (A)	Tehoa Tekijä COSΦ	Arvioitu Vääntömomentti (W.P)	Käynnistys Kerroin	Laakeri Kerroin	Ylikuormitus Kerroin	Paino (kg)
2P n₀= 3000 r/min
TC7116	0.18	910	0.71	0.66	1.88	1.9	2.0	4.0	6.0
TC7126	0.25	910	0.92	0.68	2.62	1.9	2.0	4.0	7.2
TC8016	0.37	910	1.27	0.70	3.88	1.9	2.0	4.7	7.8
TC8026	0.55	910	1.74	0.72	5.77	1.9	2.1	4.7	9.2
TC90S6	0.75	920	2.23	0.72	7.78	2.0	2.1	5.5	11.6
TC90L6	1.1	920	3.10	0.73	11.4	2.0	2.1	5.5	14.3
TC100L6	1.5	940	3.89	0.75	15.2	2.0	2.1	5.5	18.4

Huomautus: Yllä olevat parametrit ovat ehdoissa: 3 vaihetta Y2-38OV/5OHz

Sovellukset

High Efficiency Motor Applications

Yrityksen vahvuus

Corporate Strength

Yrityksen kunnianosoitukset ja pätevyydet

Honors and Qualifications

Kumppanimerkit

Partner Brands

FAQ

1. Mitkä tehokkuusstandardit moottorisi täyttävät?

Alumiinikotelomoottorimme B3 jalkaan asennettuna täyttää IE3-tehokkuustason standardin IEC 60034-30-1 mukaisesti. Suurempaa tehokkuutta vaativille markkinoille tarjoamme pyynnöstä myös IE4:n huipputehokkaita malleja. Kaikki moottorit täyttävät GB18613-2020 ja kansainväliset energiamääräykset.

2. Mikä tehoalue ja kehyskoot ovat saatavilla?

Alumiinikotelomoottorimme B3 jalkaan kiinnitettävät kannet kattavat 0,06–7,5 kW 8 vakiorunkokoon kanssa. Tarjoamme myös räätälöinnin erikoistehoille ja asennusmitoille vastaamaan erityisiä projektitarpeita.

3. Mitä sertifikaatteja sinulla on vientiä varten?

Tarjoamme ISO9001-, CE- ja CCC-sertifikaatit. Moottorimme valmistetaan IEC- ja GB-standardien mukaisesti, mikä varmistaa yhteensopivuuden useimpien kansainvälisten markkinoiden kanssa, mukaan lukien Eurooppa, Kaakkois-Aasia, Lähi-itä ja Etelä-Amerikka.

4. Voinko saada OEM- tai räätälöityjä moottoreita?

Kyllä, TCG on ammattimainen kiinalainen tehdas, joka tarjoaa täydet OEM / ODM-palvelut. Tuemme mukautettuja akselimateriaaleja (ruostumaton teräs 304/316), erikoismaalivärejä (RAL-koodi), jännitteen räätälöintiä, lämmittimiä, lämpötila-antureita ja brändäysvaihtoehtoja.

5. Mikä on joukkotilausten toimitusaika?

Valmistajana, jolla on oma tuotanto, vakiotoimitusaikamme on 15–20 työpäivää joukkotilauksille. Näytetilaukset voidaan järjestää 7-10 päivän sisällä. Tuemme myös FOB- ja CIF-toimitusehtoja.

6. Mitä kiinnitystyyppejä on saatavilla?

We offer various mounting configurations including B3 (foot-mounted), B5 (flange-mounted), B14 (face-mounted), and B35 (combined). The B3 foot-mounted type is the most commonly used for industrial applications.

7. Miten varmistat tuotteiden laadun ja energiatehokkuuden?

Jokainen moottori käy läpi 100 %:n testauksen ennen toimitusta, mukaan lukien tyhjävirta-, tärinä-, melu- ja eristysvastustestit. Käytämme NSK- tai SKF-laakereita, korkealaatuista piiterästä (DW470/600/800) ja 100 % puhdasta kuparikäämityksiä luokan F eristyksellä varmistaaksemme pitkän aikavälin luotettavuuden ja korkean hyötysuhteen.

8. Mikä on takuu ja myynnin jälkeinen tuki?

Tarjoamme normaalin 18 kuukauden takuun toimituspäivästä alkaen. Tekninen tiimimme tarjoaa etätukea, varaosien toimitusta ja vianetsintäapua. Isommissa projekteissa voimme tarvittaessa järjestää opastuksen myös paikan päällä.
